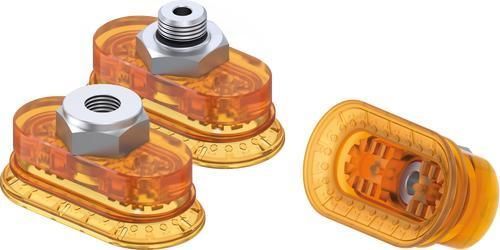

ベローズ吸盤 ZOBF series

長方形ポリウレタン製ショアA60

製品概要

• 最適な形状

  • 平滑、油分のある、やや凸状の表面のハンドリング向けに設計されています。
  • 底面のプロファイル構造がワークと吸盤間の摩擦を高め、保持力を向上させます。
  • ポリウレタン製で耐摩耗性に優れ、長寿命です。
• 適用分野

  • 自動車産業
  • ガラス取扱い
  • 木材・複合材料
  • 金属加工

製品バリエーション（取付寸法別）
表の列： 注文番号 | 寸法 | 材質 | ショア硬度 | 色 | 取り付けねじ

取付寸法：ZOBF30X60
ZOBF30X60-PU-14F | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 内
ZOBF30X60-PU-14M | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 外
ZOBF30X60-PU-18F | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZOBF30X60-PU-18M | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 外
ZOBF30X60-PU-38F | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | G3/8" 内
ZOBF30X60-PU-M10M | 30x60 [mm] | ポリウレタン | 60 | 半透明オレンジ | M10 外

取付寸法：ZOBF40X80
ZOBF40X80-PU-12F | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/2" 内
ZOBF40X80-PU-14F | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 内
ZOBF40X80-PU-14M | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 外
ZOBF40X80-PU-18F | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZOBF40X80-PU-18M | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 外
ZOBF40X80-PU-38F | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | G3/8" 内
ZOBF40X80-PU-M10M | 40x80 [mm] | ポリウレタン | 60 | 半透明オレンジ | M10 外

取付寸法：ZOBF55X110
ZOBF55X110-PU-12F | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/2" 内
ZOBF55X110-PU-14F | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 内
ZOBF55X110-PU-14M | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/4" 外
ZOBF55X110-PU-18F | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 内
ZOBF55X110-PU-18M | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G1/8" 外
ZOBF55X110-PU-38F | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | G3/8" 内
ZOBF55X110-PU-M10M | 55x110 [mm] | ポリウレタン | 60 | 半透明オレンジ | M10 外

特性 / 仕様

• シリーズ：ZOBF
• タイプ：ベローズ（波型）吸盤（底面プロファイルにより摩擦増）
• 材質：ポリウレタン（PU）
• ショア硬度：60
• 色：半透明オレンジ
• 代表的な寸法：30x60 mm、40x80 mm、55x110 mm
• 取り付けねじオプション：G1/2", G1/4"（内/外）、G1/8"（内/外）、G3/8"（内）、M10（外）
• 推奨用途：平滑、油分を含む、やや凸状の表面のハンドリング
• 底面のプロファイルにより真空搬送での保持力とプロセス安全性を向上
