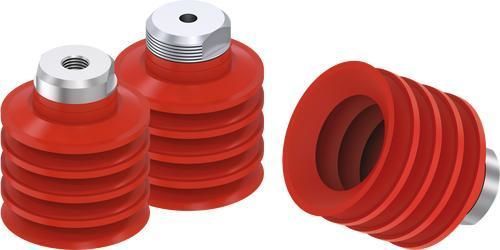

ベローズ吸盤 ZBL series

シリコンNBR製ショアA60

概要

• 最適形状

  • 柔軟なワークの搬送に適合
  • 最大4.5折のベロー構造により高さ補償と緩衝機能を提供
• 用途

  • 包装
  • 消費財
  • 社内物流（インターロジスティクス）

寸法バリエーション（取付けサイズ別）

取付けサイズ: ZBL10
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL10-N | 10 mm | NBR | 60 | 黒 | —
ZBL10-N-M5M | 10 mm | NBR | 60 | 黒 | M5 外側
ZBL10-S | 10 mm | シリコーン | 55 | 赤 | —
ZBL10-WS | 10 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL15
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL15-N | 15 mm | NBR | 60 | 黒 | —
ZBL15-N-M5M | 15 mm | NBR | 60 | 黒 | M5 外側
ZBL15-S | 15 mm | シリコーン | 55 | 赤 | —
ZBL15-WS | 15 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL20
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL20-N | 20 mm | NBR | 60 | 黒 | —
ZBL20-N-18F | 20 mm | NBR | 60 | 黒 | G1/8" 内ねじ
ZBL20-N-M5F18M | 20 mm | NBR | 60 | 黒 | M5 内 - G1/8" 外
ZBL20-S | 20 mm | シリコーン | 55 | 赤 | —
ZBL20-WS | 20 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL30
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL30-N | 30 mm | NBR | 60 | 黒 | —
ZBL30-N-14M | 30 mm | NBR | 60 | 黒 | G1/4" 外ねじ
ZBL30-N-18F | 30 mm | NBR | 60 | 黒 | G1/8" 内ねじ
ZBL30-S | 30 mm | シリコーン | 55 | 赤 | —
ZBL30-WS | 30 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL35
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL35M-N | 35 mm | NBR | 60 | 黒 | —
ZBL35M-S | 35 mm | シリコーン | 55 | 赤 | —
ZBL35M-WS | 35 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL40
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | 黒 | —
ZBL40-N-14M | 40 mm | NBR | 60 | 黒 | G1/4" 外ねじ
ZBL40-S / ZBL40B-S | 40 mm | シリコーン | 55 | 赤 | —
ZBL40-WS | 40 mm | 食品対応シリコーン | 55 | 半透明白 | —

取付けサイズ: ZBL50
品番 | 直径 | 材料 | ショア硬度 | 色 | 取付ねじ
ZBL50-N | 50 mm | NBR | 60 | 黒 | —
ZBL50-N-14M | 50 mm | NBR | 60 | 黒 | G1/4" 外ねじ
ZBL50-N-18F | 50 mm | NBR | 60 | 黒 | G1/8" 内ねじ
ZBL50-S | 50 mm | シリコーン | 55 | 赤 | —
ZBL50-WS | 50 mm | 食品対応シリコーン | 55 | 半透明白 | —

バリエーション表記について

• 接尾辞は材料やねじ・接続のバリエーションを示します: -N = NBR、-S = シリコーン、-WS = 食品対応シリコーン。
• ねじオプション: M5（内/外）、G1/8"（内/外）、G1/4" 外などおよび組合せ（例: M5 内 - G1/8" 外）。

仕様 / 主なデータ

• シリーズ: ZBL（ベローズ吸着カップ）
• 製品種別: 柔軟なワーク用ベローズ吸着カップ
• 主機能: 高さ補償および緩衝（最大4.5折）
• 代表的な用途: 包装、消費財、社内物流
• 取付けサイズ: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• 直径: 10, 15, 20, 30, 35, 40, 50 mm
• 材料: NBR、シリコーン、食品対応シリコーン
• ショア硬度: 55、60
• 色: 黒 (NBR)、赤 (シリコーン)、半透明白 (食品対応)
