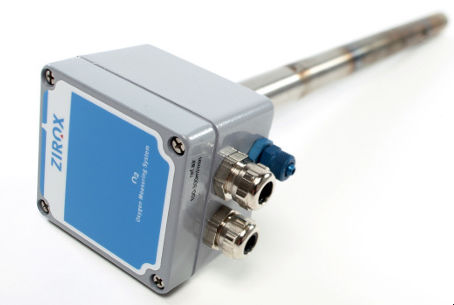

ガスプローブ SS31H

酸素堅牢

概要
ZIROXの排ガスプローブ SS31/SS31H は、大規模燃焼設備におけるラムダ（λ）算出および炉内雰囲気の酸素分圧測定用の堅牢な酸素センサです。プローブはキャリブレーション不要、ドリフト無、メンテナンス不要です。内蔵ヒーターが動作温度を維持し、吸引ライン内での採気冷却による測定誤差を防ぎます。高品質の部材と構成により長期安定性を確保します。

適用分野

• 発電所および大型燃焼設備の排ガス測定
• 工業炉のプロセスガス監視

技術データ - 酸素プローブ SS31H
全長: 300...1800 mm
直径: 25 mm
重量: 1...3.5 kg
材料: ステンレス鋼 1.4841
クランプヘッド寸法: 75 x 80 x 60 mm
端子: 5 x Phönix MBK 2,5/E
保護等級: IP52（要望により IP65）
電源: 36 V（DC または AC）
ヒーター抵抗 AC / DC: 8 Ohm
加熱電流 AC / DC: 4.5 A
加熱電力 AC / DC: 160 VA
ヒーター制御: PWM、最大サイクル時間 500 ms
測定範囲: -0.01...20.6 Vol.-% O2
精度: < 5 % 相対誤差
動作温度（プローブ）: 700...800 °C
センサオフセット: -2 mV...-10 mV
センサ電圧（5.0 Vol.-%、800 °C）: -33.1 mV
熱電対: タイプB（800 °C ≙ 3.2 mV）
最大測定ガス流速: 10 m/s
基準ガス: 大気（Ambient air）
基準ガス流量: 5...10 l/h

端子割当

• (1) グランド — AGND
• (2) センサ電圧 — -Uz
• (3) 熱電圧 — +Ut
• (4) 加熱 — UH
• (5) 加熱 — UH

取付け推奨

• 確実なシールのためにグランドパッキン（止め具）またはカッティングリング継手を使用

オプション

• インシチュチェック用の試験ガスチャンネル
• 流速が10 m/sを超える場合のプローブ保護用浸漬スリーブ

仕様 / 技術的特性

• モデル: SS31 / SS31H
• 全長: 300...1800 mm
• 直径: 25 mm
• 重量: 1...3.5 kg
• 筐体材料: ステンレス鋼 1.4841
• クランプヘッド: 75 x 80 x 60 mm
• 保護等級: IP52（要望により IP65）
• 電源: 36 V（DC または AC）
• ヒーター: 160 VA、4.5 A、8 Ohm
• ヒーター制御: PWM、最大サイクル時間 500 ms
• 酸素測定範囲: -0.01...20.6 Vol.-%
• 精度: < 5 % 相対誤差
• 動作温度: 700...800 °C
• 熱電対: タイプB
• 最大ガス流速: 10 m/s（超える場合は浸漬スリーブを推奨）
• 基準ガス: 大気、流量 5...10 l/h
