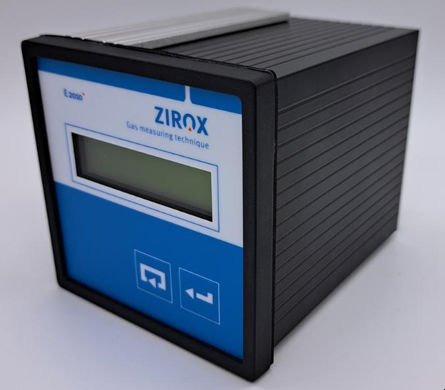

電圧電子制御装置 E2010

一般情報
電子ユニットE2010はZIROX酸素プローブ向けの標準装置です。プローブの信号を取得し、ネルンスト方程式に基づいて酸素濃度へ変換し、標準の4-20 mA出力で測定値を提供します。E2010は加熱型ZIROXプローブの電源供給と加熱制御も行います。

特長

• ZIROX酸素プローブの信号取得と信号処理
• 4-20 mA標準インターフェースによる測定値出力
• 加熱プローブ向けの電源供給および加熱制御
• 点列式LCD表示（2 x 16文字）と2キーのメンブレン操作による現地監視

技術仕様 E2010

• 信号入力: ZIROXプローブのセル電圧および熱電圧
• 測定範囲: 0...20.64 Vol.-% O2（要求により最大100 Vol.-%まで対応）
• 精度: 相対誤差 < 5 %
• 参照ガス供給: なし（ユーザーが用意）
• 表示: ドットマトリクスLCD、2 x 16文字
• キー: メンブレンキー 2個
• 出力: 4...20 mA（0...20 Vol.-% O2に対応）
• 電源: 24 V DC +/- 10 %, 5 A
• 寸法: 96 x 96 x 125 mm
• 重量: 約650 g
• 保護等級: IP30（前面 IP52）
• 使用温度: 0...+40 °C、相対湿度 0...95 %
• 保管温度: -20...+50 °C、相対湿度 0...95 %

ダウンロード
マニュアル（PDF）利用可能。
