電子制御装置 E713

一般情報

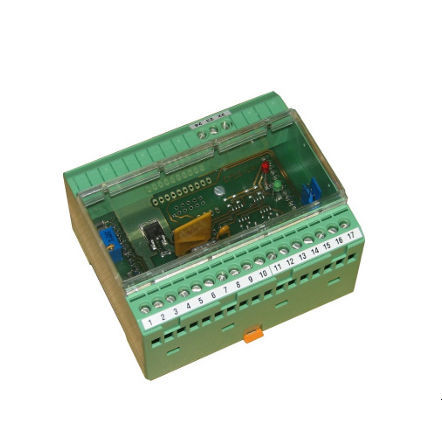

E713はZIROX®酸素プローブの信号を記録・処理する電子ユニットです。プローブ信号をネルンストの式に基づき酸素濃度へ変換し、標準的なアナログ出力で測定値を供給します。ユニットはプローブへ電源を供給し、加熱型ZIROX®プローブの加熱制御を行います。E713はパネル取付仕様とDINレール取付仕様があり、オプションのポンプモジュールと一緒に鋼製フィールドエンクロージャで納入できます。

用途 / 特長

• ZIROX®プローブの信号取得および処理
• 測定値出力：4-20 mA（標準）、0/2-10 Vはオプション
• 加熱型プローブの電源供給および加熱制御（加熱出力最大5 A）
• プロセス監視および制御システムへの統合
• RS232等のデジタルインターフェースおよびRS232による較正（オプション）

技術データ

• 信号入力：ZIROX®プローブのセル電圧および熱起電力
• 測定レンジ：0...20.64 Vol.-% O2（オプションで100 Vol.-%まで拡張可）
• 精度：相対誤差 < 5 %（代表値）
• 基準ガス供給：内蔵なし（オプションのポンプモジュールで供給可能）
• 表示：LCDドットマトリクス、2 x 16 文字（プレーンテキスト）
• キー：2個のフイルムキー
• アナログ出力：4...20 mA（0...20 Vol.-% O2に相当）、0/2-10 Vはオプション；最大負荷 500 Ω、500 V DCまで絶縁
• デジタルインターフェース：RS232（オプション）
• 電源：24 V DC ±10 %、機器動作電流約60 mA（プローブ加熱電流は別途）
• 加熱制御：24 V DC、最大5 A
• 寸法（パネル筐体）：96 x 96 x 150 mm³；（DINレールモジュール）：90 x 75 x 55 mm³
• 重量：約0.3 kg（パネル仕様）
• 保護等級：IP22（パネル仕様） / IP20（DINレールモジュール）
• 使用温度：0...+40 °C（標準） / バリアントにより+50 °Cまで；湿度 0...95 % 相対
• 保管温度：-20...+50 °C（標準） / バリアントにより+60 °Cまで

特性 / 技術仕様

• 制御盤取り付けおよびDINレール取り付け向けのローコスト電子ユニット
• ZIROX®プローブ信号をネルンスト方程式に基づき処理
• 標準アナログ出力 4-20 mA；オプションのインターフェースと較正機能
• 24 V DC電源と加熱制御を内蔵（加熱最大5 A）
• 測定レンジの柔軟性とオプション構成に対応
