Nordsonのケーブル用測定器

... AccuScan 6000は、円筒状およびプロファイル製品のインライン高速 測定向けに設計された4軸レーザー直径・楕円度 ゲージです。製品周囲を全面的にカバーし、直径変動、楕円度、表面の不整合を検出し、単一スキャンでの再現性は1 µm レベルを実現します。

特徴・利点

• 4軸スキャンにより最も広範な周囲測定カバレッジを提供し、より代表的な平均直径を算出します。
• 製品が測定軸に整列している場合、楕円度精度は最大100%に到達し、2軸・3軸システム

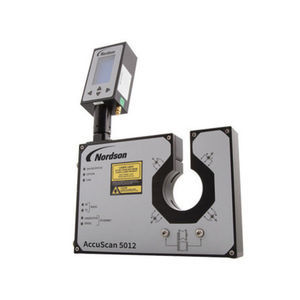

... 概要 2軸直径 測定器 AccuScan 5000 は、軸ごとに1秒あたり2400スキャン（合計4800 測定/秒）の高速で直径およびプロファイル 測定を行います。ライン上の公差チェック、プロファイル監視、高速欠陥検出において業界最高レベルの単一スキャン精度を提供します。機種は最大Ø80 mm（3.15 in.）までをカバーします。

特徴と利点

• High-Speed

... 概要

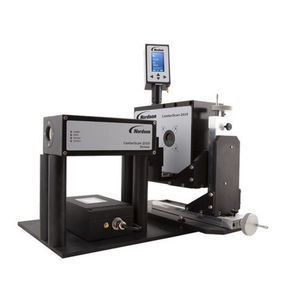

CenterScan 2010 偏心 測定システムは、押出しおよび被覆プロセス中に絶縁 電線・ ケーブルの絶縁体径と導体の偏心を監視します。高分解能の連続計測により、プロセス制御の支援、材料ロスとスクラップの低減、生産歩留まりの改善に寄与します。

特長と利点

• 多用途設置 — コンパクト設計により生産ラインのさまざまな位置に設置可能。
• 簡単な立ち上げ

... /b>

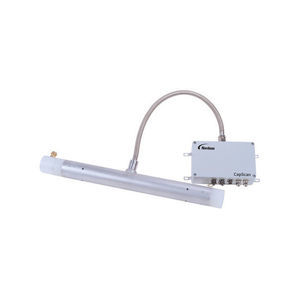

CapScan 2000 は、 ケーブル製造およびデータ通信用途向けに設計されたドリフトのないインプロセス静電容量 測定システムです。インラインで高速にインプロセスとポストプロセスの静電容量データを相関させ、工程逸脱を早期に検出してダウングレードや不良品を削減し、歩留まりを向上させます。

特徴と利点

• 高精度計測 – ウェットまたはドライのトラフ設置で最大3,000 m/分のライン速度で正確な測定が可能。
• ドリフトのない電子回路

... 独自のプロファイルを 測定するための、モーションベースの非接触型直径・楕円率 ゲージ あらゆる製品のプロファイルを高精度で 測定し、製品交換の迅速化、生産性の向上、利益の拡大に貢献します。 - 特殊形状 測定の最高峰 - 非接触型、振動方式でフラット、セクター、特殊形状 ケーブルの高さと幅を製品の位置や角度の回転に関係なく正確に監視し、制御します。 - ...

... みと同心度 ゲージ ウルトラスキャン（UltraScan） ゲージは、ワイヤー・ ケーブル、プラスチックパイプ、チューブなど幅広い産業で、その性能が証明されてきた長い歴史があります。業界で最もユニークな「スナップ技術」を搭載したウルトラスキャンDSPプロは、すべてのトランスデューサの波形を自動的に設定し、公差を追跡して壁のばらつきを捉え、確実な再現性で平均壁と同心度の高精度 測定を実現します。最小250μmのチューブで25μmの肉厚 測定が可能です。 ウルトラスキャン・プロは、超高速処理と 測定機能、高速公差 ...

... 製品詳細 現在、市場に出回っている 測定ソリューションの中で、比較可能なものはありません。 レーザースピード プロ Mシリーズ非接触式長さ・速度 測定機は、小型で跳ね返り、ガイドの無い円筒状移動体の 測定に最適です。 サイズ、曲率、材質、色、質感に関係なく、 測定困難な小型、跳ね返り、非ガイドの円筒状移動製品を 測定する唯一の解決策です。レーザースピード ...

... 余分な繊維長 測定システム 製造中の緩いチューブとファイバーリボン内の余分な繊維長を正確に、確実に、そしてコスト効率よく 測定します。 • EFLをリアルタイムで監視 — ケー ブルの切断や ケー ブルファイバの露出やクリーニングといった時間のかかる作業を行わずに、ファイバ長をすばやく簡単に 測定し、EFL比を計算します。 • ...
