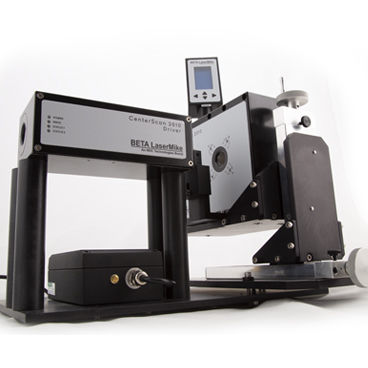

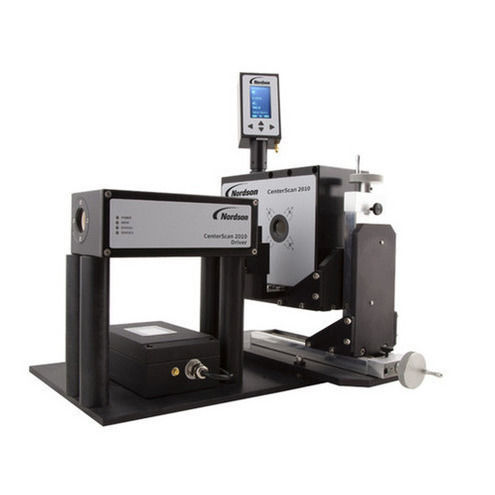

偏心ゲージ CenterScan 2010

直径非接触式パイプ用

概要
CenterScan 2010 偏心測定システムは、押出しおよび被覆プロセス中に絶縁電線・ケーブルの絶縁体径と導体の偏心を監視します。高分解能の連続計測により、プロセス制御の支援、材料ロスとスクラップの低減、生産歩留まりの改善に寄与します。

特長と利点

• 多用途設置 — コンパクト設計により生産ラインのさまざまな位置に設置可能。
• 簡単な立ち上げ — 工場出荷時校正済みで、特別な調整を必要としません。
• 柔軟な通信機能 — 複数のプロトコルに対応し制御・データシステムへ統合可能。
• 統合制御機能 — 測定データをNordsonコントローラまたはサードパーティ機器へ転送可能。
• 環境保護等級 — IP65 相当の防塵・耐低圧水性能。

主な仕様

• 型式: CenterScan 2010
• 測定範囲: 0.1–10 mm (0.004–0.40 in.)
• ゲートサイズ: 14 mm (0.55 in.)
• 分解能: 0.00001 mm (0.0000004 in.)
• 精度: ±0.0005 mm (±0.000020 in.)
• 測定速度: 1軸あたり1200回/秒
• 保護等級: IP65

仕様 / 技術情報

• 校正: 工場出荷時校正済みで即稼働可能
• 統合: 複数の通信プロトコルに対応し、Nordsonコントローラまたは他社システムへデータ転送可能
• 代表的用途: 押出し/被覆工程における絶縁体径および導体偏心の連続監視
• 設置: 生産ラインの複数箇所へ取り付け可能なコンパクト設計
