キャパシタンスゲージ CapScan

長さ直径静電容量式

概要

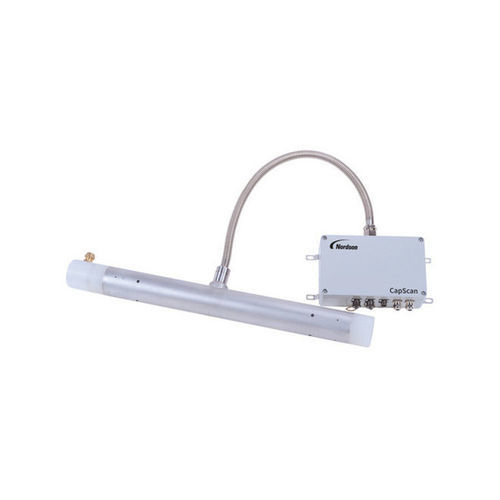

CapScan 2000 は、ケーブル製造およびデータ通信用途向けに設計されたドリフトのないインプロセス静電容量測定システムです。インラインで高速にインプロセスとポストプロセスの静電容量データを相関させ、工程逸脱を早期に検出してダウングレードや不良品を削減し、歩留まりを向上させます。

特徴と利点

• 高精度計測 – ウェットまたはドライのトラフ設置で最大3,000 m/分のライン速度で正確な測定が可能。
• ドリフトのない電子回路 – 独自のセルフバランスブリッジ、自動ゲイン、自動自己キャリブレーションにより安定した再現性のある結果を実現。
• リアルタイム解析 – FFT/SRL 解析に適した高速アナログ出力により高コストな SRL 故障を防止。
• 柔軟な接続性 – PLC、PC、Nordson コントローラー向けのインターフェースで工程統合が可能。
• ドライスルーオプション – 乾式設置用の高圧エンドキャップを提供。

3つの機種が利用可能
KG2008 | ケーブル範囲: 0.1～8 mm (0.004～0.32 in.) | 精度: Zero ±0.1 pF/m; Gain ±0.2% | SRL 帯域幅: 3.0 GHz | 短電極: 66.6 mm (2.62 in.) | 長電極: 100 mm (3.94 in.)
KG2016 | ケーブル範囲: 0.1～16 mm (0.004～0.63 in.) | 精度: Zero ±0.1 pF/m; Gain ±0.2% | SRL 帯域幅: 2.0 GHz | 短電極: 100 mm (3.94 in.) | 長電極: 150 mm (5.90 in.)
KG2025 | ケーブル範囲: 0.1～25 mm (0.004～0.98 in.) | 精度: Zero ±0.1 pF/m; Gain ±0.5% | SRL 帯域幅: 2.0 GHz | 短電極: 100 mm (3.94 in.) | 長電極: 150 mm (5.90 in.)

用途

• データ通信および通信ケーブル製造ラインでのオンライン静電容量監視。
• インプロセスとポストプロセスの測定を相関させ、SRL、クロストーク、減衰を管理。
• 高速生産ラインにおける継続的なプロセス管理と早期故障検出。

仕様 / 技術仕様

• システム種別: ケーブル測定用のドリフトのないインプロセス静電容量計。
• ライン速度対応: 最大 3,000 m/分（機種および設置条件に依存）。
• 電子回路: 低信号対雑音比および専用のドリフトフリーデザイン。
• 安定化機能: セルフバランスブリッジ、自動ゲイン、自動自己キャリブレーション。
• 出力: FFT/SRL 解析に適した高速アナログ出力；PLC、PC、Nordson コントローラーとの統合。
• 設置オプション: ウェット / ドライ トラフ；ドライスルー用高圧エンドキャップを用意。
• 機種: KG2008、KG2016、KG2025（機種表参照）。
