偏心ゲージ AccuScan 5000 series

直径デジタルレーザー

概要 2軸直径測定器 AccuScan 5000 は、軸ごとに1秒あたり2400スキャン（合計4800測定/秒）の高速で直径およびプロファイル測定を行います。ライン上の公差チェック、プロファイル監視、高速欠陥検出において業界最高レベルの単一スキャン精度を提供します。機種は最大Ø80 mm（3.15 in.）までをカバーします。

特徴と利点

• High-Speed Tolerance Checking オプションにより、塊（lumps）やネックダウンを早期かつ確実に検出し、廃棄や手直しを低減します。
• 統合エアパージによりセンサー窓を埃や破片から保護し、稼働率を向上させメンテナンスを低減します。
• 通信対応：RS-232、EtherNet/IP、Ethernet TCP/IP、DeviceNet、Profinet、Profibus、アナログ/デジタルI/O をサポートし、PLCや生産ラインへの統合が容易です。
• オプションのSTACロジック（撚線/ツイスト/装甲/波形）により、被覆・成形製品の最大/最小またはエンベロープ読み取りを高レートで行い、複雑形状の工程制御を加速します。

利用可能な機種

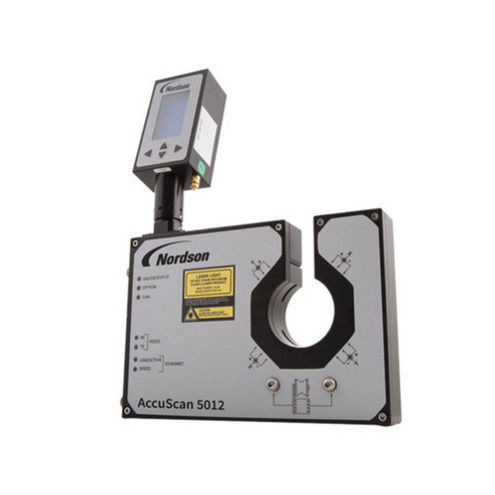

機種（シリーズ）：AccuScan 5012、AccuScan 5040、AccuScan 5080

仕様表
Model | OD Range | Gate Size | Accuracy | Resolution | Scan Rate
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 scans/sec/axis

用途

• ライン上での高速公差チェックおよび欠陥検出
• 複雑なプロファイル・形状の監視（チューブ、ケーブル、ワイヤ、フィルム、押出品）
• 生産ラインのプロセス制御フィードバックにより廃棄を削減し歩留まりを向上

技術仕様

• スキャン速度：軸あたり2400スキャン/秒（合計 4800 測定/秒）
• 分解能：0.00001 mm (0.0000004 in)
• 精度（機種依存）：5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• OD 範囲：5012 0.1–12 mm、5040 0.2–40 mm、5080 1.27–80 mm
• ゲートサイズ：16 mm (5012)、52 mm (5040)、108 mm (5080)
• 光学保護のための統合エアパージとメンテナンス低減
• オプション：高速トレランスチェック、STAC ロジック（特殊構造製品向け）
• 通信：RS-232、EtherNet/IP、Ethernet TCP/IP、DeviceNet、Profinet、Profibus、アナログ & デジタル I/O
• ライン統合およびリアルタイム工程制御を想定した設計
