直径ゲージ LN30 series

光学式産業用内蔵型パネル付き

概要

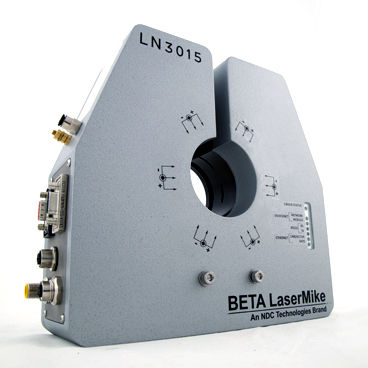

Nordson の LN シリーズは、3 軸構成の凹凸（lump）およびネックダウン（neckdown）検出用ゲージで、高速ライン上の短時間直径異常を高精度に検出するよう設計されています。60° 間隔の光学軸が 3 本配置され、ワイヤ、ケーブル、ホース、チューブなどの周方向カバレッジを高め、表面の急激な変化を即時に検出します。

特長と利点

• 欠陥の正確な取得と報告 – 欠陥の高さ、長さ、個数、位置を記録し、トレーサビリティとプロセス管理を支援します。
• 豊富な通信インターフェース – RS232、Telnet、EtherNet/IP、Ethernet、DeviceNet、Profibus、Profinet に対応し統合が容易です。
• 内蔵診断機能 – 軸ごとの信号チェックで稼働率を最大化します。
• オペレータ視認性 – 色分けされたステータス表示で異常を即時に把握できます。
• リール交換との同期 – リールチェンジャー信号を受けてデータをクリア・初期化します。
• 堅牢な筐体 – 密閉金属ハウジングにより光や粉塵の影響を低減します。
• 統合オペレータ画面 – 外部ディスプレイは不要です。

モデル

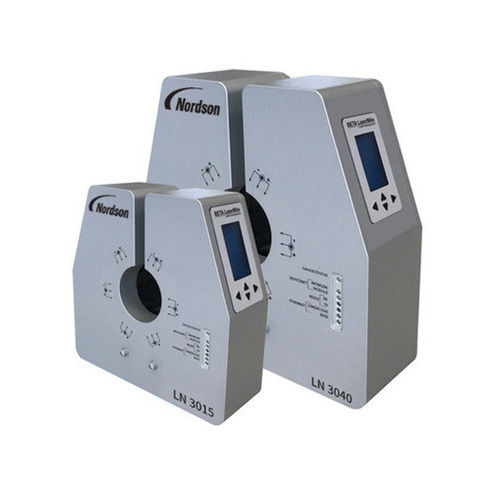

モデル: LN3015-P | LN3040-P
軸数: 3 | 3
測定対象直径: 0.02–15 mm (0.0008–0.6 in.) | 0.04–40 mm (0.0016–1.57 in.)
ゲートサイズ: 18 mm (0.71 in.) | 48 mm (1.89 in.)
検出可能最小欠陥高さ: 0.02 mm (0.0008 in.) | 0.05 mm (0.0020 in.)
検出可能最大欠陥高さ: 2 mm (0.08 in.) | 10 mm (0.40 in.)
最小欠陥長さ: 0.5 mm (0.02 in.) | 0.5 mm (0.02 in.)
精度: 大きい方を採用 — ±0.011 mm (±0.0004 in.) または 最大欠陥高さの ±3% | 大きい方を採用 — ±0.018 mm (±0.0007 in.) または 最大欠陥高さの ±3%
スキャンレート: 250,000 scans/sec/軸 | 250,000 scans/sec/軸
最大ライン速度: 3000 m/min (9,842 ft/min.) | 3000 m/min (9,842 ft/min.)

技術仕様

• シリーズ: LN3000
• 対応モデル: LN3015-P、LN3040-P
• 光学軸数: 3（60° 間隔）
• 測定径レンジ: LN3015-P = 0.02–15 mm、LN3040-P = 0.04–40 mm
• ゲート寸法: LN3015-P = 18 mm、LN3040-P = 48 mm
• 最小検出欠陥高さ: LN3015-P = 0.02 mm、LN3040-P = 0.05 mm
• 最大検出欠陥高さ: LN3015-P = 2 mm、LN3040-P = 10 mm
• 最小欠陥長さ: 0.5 mm
• 精度: モデル依存。固定マイクロメータ値または最大欠陥高さの ±3% の大きい方。
• スキャンレート: 軸あたり 250,000 scans/sec
• 最大ライン速度: 最大 3000 m/min
• 通信: RS232、Telnet、EtherNet/IP、Ethernet、DeviceNet、Profibus、Profinet
• 診断と可視化: 軸ごとの診断と色分けステータス表示を内蔵
• 筐体: 光や粉塵の混入を抑える密閉金属ハウジング
• 操作画面: 統合型、外部ディスプレイ不要

代表的な用途

• 押出しワイヤ・ケーブルのオンライン検査（凸凹・ネックダウン検出）。
• ホース、チューブ、押出しプロファイルの品質管理。
• 高速押出ラインでの迅速な直径欠陥検出と報告。
