レーザーマイクロメーター BenchMike Pro series

卓上電子内径用

概要

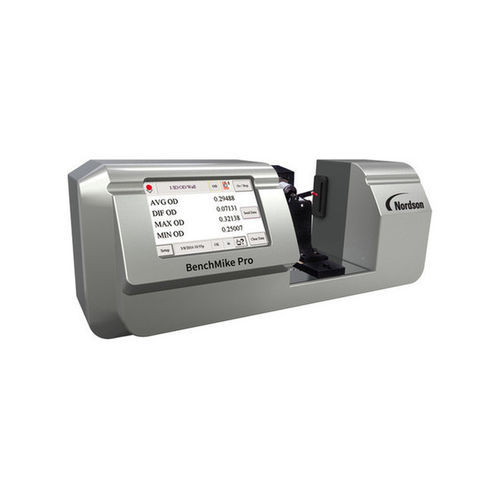

BenchMike Proは、切断されたパイプ、チューブ、ホース、ワイヤー、ケーブル、光ファイバーなどのサンプルの外径(OD)、内径(ID)（治具使用時）および楕円度を測定するベンチトップレーザーゲージです。非接触レーザーによりトレーサブルな寸法データを提供し、押出ラインや品質管理ラボで即時のフィードバックとデータ出力を可能にします。

特長 / 利点

• BenchMike Pro 2025および2050の2つのモデル群で0.100–50 mmの測定範囲をカバー。
• 計測性能：機種に応じて選択可能な精度・再現性（例：±0.76 µm精度、選択モデルで±0.25 µm再現性）。
• 非接触レーザー測定によりワークの歪みや表面損傷を防ぎ、作業者差による測定変動を低減。
• 直感的なタッチスクリーンGUIと製品レシピライブラリで迅速なセットアップと再現性の高い検査を実現。
• 柔軟なI/OとEthernet接続によりデータ記録・自動化・Industry 4.0統合が可能。

機種 & 仕様概要
機種 | BenchMike Pro 2025 | BenchMike Pro 2050
測定範囲 | 0.100〜25.4 mm (0.004〜1.0 in) | 0.254〜50 mm (0.010〜2.0 in)
再現性 | ±0.25 µm (0.000010 in) | ±0.5 µm (0.000020 in)
精度 | ±0.76 µm (±0.000030 in) | ±1.5 µm (±0.000060 in)
測定領域 / 被写界深度 | ±0.75 x 25 mm | ±1.5 x 50 mm
レーザービーム速度 / スキャンレート | 50 m/s (2025) / 100 サンプル/秒 | 100 m/s (2050) / 100 サンプル/秒
温度係数 / 校正 | <0.2 µm/°C | 工場校正済み

用途と治具

• ワイヤー・ケーブルのオフラインOD測定：回転チャックを用いた周方向測定で直径変動を検出。
• 超微細ワイヤー検査：専用VブロックとSmall Spot Size光学で約0.025 mmからの測定に対応。
• 医療用チューブのID/OD/壁厚測定：ID/OD/Wall治具と制御された加圧治具を使用。
• パイプ・チューブのサンプル検査：Vブロックとモータ駆動回転治具により同心度・楕円度解析を実施。

推奨アクセサリ

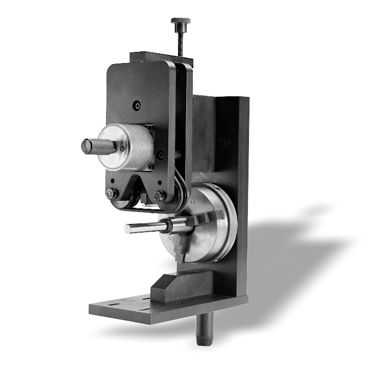

• 回転Vブロックとモータ駆動チャック（多角度サンプリング用）。
• 超微細ワイヤー用Small Spot Sizeオプション。
• ID/OD/Wall治具および薄肉チューブ用の力制御治具。

技術仕様

• モデル：BenchMike Pro 2025 / BenchMike Pro 2050。
• 測定範囲：2025 = 0.100–25.4 mm；2050 = 0.254–50 mm。
• 再現性：2025 = ±0.25 µm；2050 = ±0.5 µm。
• 精度：2025 = ±0.76 µm；2050 = ±1.5 µm。
• 被写界深度：2025 = ±0.75 x 25 mm；2050 = ±1.5 x 50 mm。
• スキャンレート：100 サンプル/秒。
• インターフェース：Ethernetおよび柔軟なI/O（Industry 4.0対応）。
• 校正：工場校正済み。追跡可能性オプションあり。
