直径ゲージ AccuScan 60 series

サーフェス用ラウンド偏心

概要

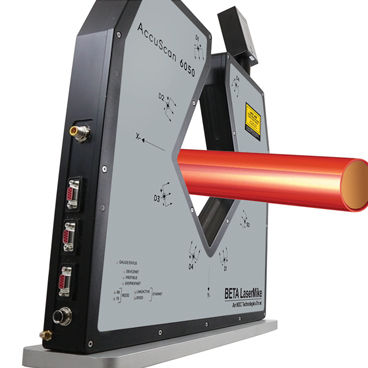

AccuScan 6000は、円筒状およびプロファイル製品のインライン高速測定向けに設計された4軸レーザー直径・楕円度ゲージです。製品周囲を全面的にカバーし、直径変動、楕円度、表面の不整合を検出し、単一スキャンでの再現性は1 µm レベルを実現します。

特徴・利点

• 4軸スキャンにより最も広範な周囲測定カバレッジを提供し、より代表的な平均直径を算出します。
• 製品が測定軸に整列している場合、楕円度精度は最大100%に到達し、2軸・3軸システムより優れています。
• 欠陥検出が向上 — 3軸システムと比較して突出や絞りの検出が最大25%改善。
• 超高速測定 — 軸当たり最大2400スキャン/秒（合計最大9600スキャン/秒）で、高速ラインでの即時検出を実現。
• 単一スキャンでの高精度と優れた再現性により、不良削減と歩留まり向上に貢献します。

用途

• 医療用プラスチックチューブ：カテーテル、薬剤送達チューブ、外科用チューブなどの小径チューブ。
• ワイヤー・ケーブル：LAN、同軸、医療用、自動車用および特殊ケーブル。
• 自動車向けプラスチックチューブ、熱収縮チューブ。
• コード、ライン、その他の押出・引抜加工された円筒形、平断面または独自プロファイル製品。

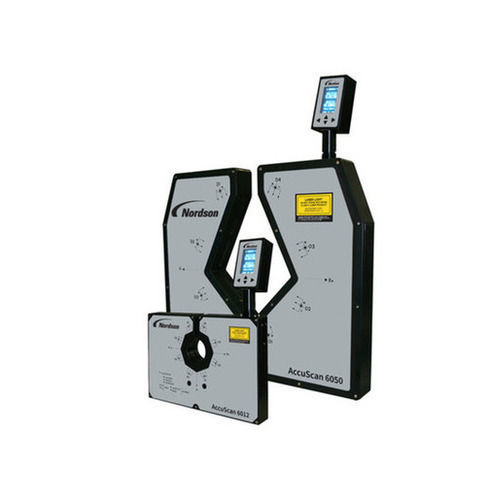

2機種を用意
Model | AccuScan 6012 | AccuScan 6050
Number of Axes | 4 | 4
OD Range | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate Size | 16 mm (0.63 in) | 60 mm (2.36 in)
Accuracy | ±0.0005 mm (±0.000020 in) | ±0.001 mm (±0.000040 in)
Repeatability | ±1 µm ±0.025% | ±2 µm ±0.025%
Resolution | 0.00001 mm (0.0000004 in) | 0.00001 mm (0.0000004 in)
Scan Rate | 2400 scans/sec/axis (total 9600 scans/sec) | 2400 scans/sec/axis (total 9600 scans/sec)

技術仕様・追加情報

• 測定原理：直径・楕円度測定用4軸レーザー走査マイクロメータ。
• 較正：単一スキャン精度を高める最適化アルゴリズムにより、マイクロメートルレベルの再現性を実現。
• 統合：押出、ケーブル、チューブの生産ラインへのインライン統合を想定し、プロセス制御用のリアルタイム出力に対応。
• 欠陥カバレッジ：軸数を増やすことで死角を減らし、局所的な欠陥検出確率を向上。
