外部の直径: 9 mm - 500 mm
内径: 8 mm - 200 mm
ガス反力: 200 N - 2,000 N
... 製品説明
オーバーラップウェーブスプリング（シングルターン）は、主に短いたわみと低〜中程度の力を必要とする用途向けに設計された、切り欠き部で部分的に重なる一巻きのウェーブスプリング（ウェーブスプリングワッシャー）です。平角線で成形され、使用環境に合わせた熱処理および表面処理を施すことで高い弾性と靭性を持たせます。外径の拡大に伴い端部が円周方向に自由に動くため、キャビティ内での径の増加が可能で、打ち抜きウェーブワッシャーに伴う結合や引っ掛かりを抑制します。
概要
一巻き重ねオーバーラップウェーブスプリングは、精密な弾性シール要素であり、複数の山と谷から構成されます。専用の設計システムにより幾何学寸法と加工要件を決定し、顧客仕様に応じた各種設計・製造が可能です。スペース効率が高く、コンポーネントのサイズと重量を最大40%〜50%削減できる場合があります。
メンテナンス
目視検査により摩耗、損傷、位置ずれなどを確認します。問題が見つかった場合は交換します。適切な取り付けと定格を超える負荷の回避、ならびに汚れや破片の除去、清潔な保管が推奨されます。
用途
狭いスペースで大きな力を必要としない用途、ばね剛性が小さく軸方向のプリロードが必要な場面に適しています。コイルスプリングや皿ワッシャーの代替として用いられ、薄型で大きな荷重に耐える利点があります。
加工技術と品質管理
自動打ち抜き機での一体成形が可能で、生産速度が速く高精度を実現します。100%オンライン検査装置、高精度CNC試験機、精密投影機、工具顕微鏡などにより品質を保証します。表面処理にはブルーイング、リン酸塩処理、電気めっき、電気泳動などが利用されます。
材料
- 代表的材質:
外部の直径: 5 mm - 500 mm
... 概要
- 炭素鋼の入れ子になったウェーブスプリングは、平角線の1本の連続フィラメントを平行に事前に積み重ねたものです。
- より高い負荷のために個々のスプリングを積み重ねる必要はありません。
- 入れ子式ウェーブスプリングにより、巻き数に比例してバネ定数が増加します。
- 丸目ウェーブスプリングの精度を維持しながら大きな力を発揮できます。
- 多くの用途で、特に高く正確な力が必要な場合、皿バネの代替として用いられます。
製品説明（詳細）
小さいバネですが広く使用されており、機械製造、自動車、石油化学、電力業界などで利用されています。通常のシングルターンウェーブスプリングは金属リング上にいくつかの山と谷を持つ弾性要素ですが、マルチターンウェーブスプリングは複数のシングルターンを組み合わせた構造で、特殊連続巻き加工により構成されています。
分類と動作原理
- シングルターンウェーブスプリング：単層クローズドタイプ（O字型）、単層オープンタイプ（C字型）。
- マルチターンウェーブスプリング。
- 炭素鋼製の入れ子式ウェーブスプリング。
シングルターン：短い変位と低〜中弾性力の作動条件に適し、優れた信頼性を持つ。マルチターン：巻き数に反比例してスプリング力が変化し、大排気量や中・低スプリング力要件に利用される。入れ子型：巻き数に比例してスプリング力が増加し、ウェーブスプリングの特性を維持しつつ大きな弾性力を発生でき、皿バネの代替となることが多い。
仕様（概要表）
商品名: ...
外部の直径: 5 mm - 60 mm
内径: 4.78 mm - 58 mm
ガス反力: 100 N - 500 N
... マルチターンウェーブスプリング ID80mm、フリーハイト300mm、3.5ウェーブ、50ターン、17-7phカスタム
説明：
- コイルドウェーブスプリング（スクローウェーブスプリングとも呼ばれる）は、平角線をオンエッジで巻回（エッジ巻き）し、波形に加工してばね特性を持たせた部品です。
- シムエンド付き（Shim End）構造により、装着・位置決めや端部での接触安定性が向上します。
- 用途は軸方向スペースが限られる箇所や厳しい荷重・たわみ仕様を必要とする領域に適しています。
- 材料や寸法のカスタム対応により、さまざまな用途設計に対応可能です。
主な用途：
- 内燃機関のバルブスプリングやクラッチの制御スプリングなどの機械運動の制御。
- 自動車や鉄道車両の振動・衝撃吸収用（緩衝ばね、連結器の振動吸収など）。
- 時計のゼンマイや銃器のばねなど、エネルギーの蓄積・供給。
- 力計測要素（ばね秤や測定器のばね）として、荷重と変形の比（ばね剛性）に基づく用途。
材料（利点） ...
... エクステンションスプリング 引張りスプリングは、特定のたわみで正確な力が必要とされる様々な用途で使用されています。航空機のランディングギアの格納、オフショアでの石油掘削装置への固定、クラス8の大型トラックではエンジンメンテナンスのためにボンネットを安全に固定するためのボンネットアシストスプリングとして使用されています。その他の例としては、道路や安全な建物周辺に埋め込まれ、外部からの脅威から保護するためのバリアとなる特殊スプリングがあります。これらのスプリングは、長さ（1/2インチから50フィートまで）、発生する力（数オンスから数千ポンドまで）に大きな幅があります。 引張りスプリングの概要 引張りスプリングの仕組み 引張スプリングは、エネルギーを吸収・蓄積し、引張力に抵抗するように設計されています。初期張力 ...
長さ: 44 mm - 210 mm
トルク: 0.13 Nm - 9 Nm
巻数: 20 unit

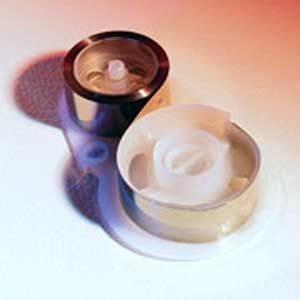

... NEG'ATOR定トルク・スプリング・モーターは、コイル状に成形されたプレストレス・ストリップのスプリング材で、小さな収納ドラムに収納されている。 これは、定トルク・スプリングのサイクルの「巻線」部分です。 これが定トルク・スプリングのサイクルの「巻き」部分です。出力ドラムが解放されると、スプリングは自然な曲率をとるために貯蔵ドラムに戻り、出力ドラムを回転させ、実質的に一定のトルクを提供します。 ハンタースプリングの定トルクスプリングは、タイプ301高降伏ステンレス鋼で作られ、モータードラムに取り付けるためにコイルで供給されます。 - ...
AMETEK Hunter Spring
外部の直径: 14 mm - 266 mm
内径: 6 mm - 99 mm
ガス反力: 0 N - 8 N

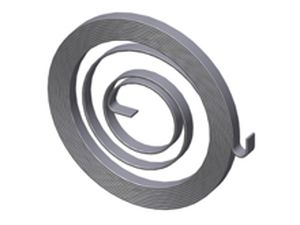

... SPIROFLEXトルクモータばねは、特別に応力を受けた一定力ばねから作られ、小型パッケージで大量のトルクを提供します。 これらのスプリングは、トルク出力ドラム（D3）からの回転エネルギー、またはプーリ、ケーブル、ウェビングを使用して直線運動を提供します。 スプリング幅：1.8～100mm スプリング厚さ：0.05～1.0 mm 素材：テクスチャ加工カーボンおよびステンレス鋼 耐用年数：最大50,000回のロードサイクル （一般的な用途には5,000～15,000サイクルが必要） 最大100回の作業回転 小～中トルク範囲、最小ヒステリシス、二軸作業ロールと保管ロールを備えたシステム 特定のアプリケーションにはさまざまなトルクばね設計ソリューションがあるため、カタログ範囲外のトルクばねが必要な場合は、設計フェーズの早い段階で営業部門に相談することをお勧めします。 ...
... モーターブラシスプリングは、電気モーター整流子に一貫した信頼できる圧力を確保する理想的な方法を提供するために特別に構成された定荷重スプリングであり、私たちは、カーボンブラシ用のシングルコイル定力スプリングとツインコイル定力スプリングの両方を提供することができます。 カーボンブラシ用定力ばねの利点： 1.どのブラシ長でも整流子への圧力が一定。 2.ブラシの寿命を延ばし、電気的磨耗を減らします。 3.モーター全体のサイズをコンパクトに設計。 4.ブラシの長寿命化を実現。 5.整流子の大型化が可能 6.火花を低減し、電磁干渉（EMI）の影響を低減します。 設計の初期段階で明泰のエンジニアに相談されることを強くお勧めします。 下記の製品仕様リストをご参照の上、お客様の情報を明泰にお送りください。お客様のご要望に応じ、最適なモーターカーボンブラシ用スプリングを作成いたします。 シングルコイルタイプ 1.カーボンブラシの幅（A） ...
外部の直径: 0.1 in - 5.8 in
... 引張ばねは、エネルギーを吸収・蓄積し、引っ張る力に対する抵抗力を生み出すものです。引張スプリングは、両端が他の部品に取り付けられています。これらの部品が離れると、引張スプリングは部品を再び引き寄せます。引張ばねの詳細と、引張ばねの測定方法についてはこちらをご覧ください。 ...
外部の直径: 0.1 mm - 65 mm
... 圧縮スプリングリゾーツガリシアは、一定または可変ピッチ、ラウンドワイヤ、正方形または長方形のセクションで、圧縮ばねのすべての種類を生成します, 円筒形状とマルチフォーム, 冷たいプロセスとホットの両方を使用して. 両方の炭素鋼、ステンレス、合金、インコネル、モネル、ハステロイのような特殊材料... 私たちの機械の範囲は、私たちは65ミリメートルまで0.10〜16ミリメートルワイヤ直径の寒さとホット16ミリメートルから作業することができます。 これらのスプリングは、研削、ブロッキング、ショットピーニング、表面コーティングなどの作業を導くことができます。 ...
... [一定フォース スプリング] スプリングの名前は、同じフォースによって任意の位置に維持しながら、作業範囲を延長する能力から派生します。 これらは本質的にバネ鋼またはステンレス鋼のしっかりと巻かれたコイルであり、内側端部はシャフト上に取り付けられ、外側端部は延長される。 マテリアル幅全体にわたる自然な曲率により、一定の収縮力が生じます。 このタイプのスプリングは、スプリングを小さなドラムに巻くモーター配置にも使用できます。 これにより、カウンターバランシングに使用できる一定のトルクモータまたは巻き戻しシステムを製造することが可能になります。 ...
