エアー式分離器付粉砕機

回転速度: 120, 100, 83, 67 rpm
流量: 3 t/h - 50 t/h
モータ力: 55, 90, 160, 280 kW

... ヨーロピアン・トラペジウム・ミル MTW-Z 成熟した技術、高度なアイデア、高い生産性 MTW-Z欧州式台形ミルは、通常の欧州式粉砕機をベースにリミング社が研究開発した新製品です。高度なアイデアと信頼性の高い性能により、粉砕機市場のインテリジェントな鍵となっています。 アプリケーション長石、方解石、石灰石、タルク、バライト、レアアース、大理石、ボーキサイト、リン鉱石、ドロマイト、花崗岩、瀝青石、無煙炭、褐炭、カオリン、ベントナイト、石膏。 Liming® ...

粒子径: 170 µm
流量: 10 t/h - 320 t/h
モータ力: 250, 220, 280, 185 kW

... LM Vertical Mill 高い乾燥効率、低いランニングコスト、良好な環境効果 LM Vertical Millは、破砕、乾燥、粉砕、分級、輸送を統合した粉砕機で、非金属鉱物、微粉炭、スラグの処理に特化しています。ボールミルと比較して、適用範囲が50％削減され、エネルギー消費量が同様に30％～40％節約されます。 アプリケーションセメント、石炭、発電所の脱硫、冶金学、化学工業、非金属鉱物、建築材料、セラミックス。 Liming® LM Vertical ...

流量: 1 t/h - 3 t/h
モータ力: 22, 37, 19, 15 kW

... 従来の機器、縦型構造 Raymond Mill は Liming Heavy Industry の第一世代の粉砕機です。この機械は小さい覆われた区域、低い投資費用および低い消費の利点を取り、広く脱硫、冶金学、非金属鉱石の粉砕、等の企業で使用することができます。 アプリケーション。セメント、石炭、発電所の脱硫、冶金学、化学工業、非金属鉱物、建築材料、セラミックス。 Liming®レイモンドミルの詳細はこちら 1.工場全体は、強力なシステム特性の垂直構造であるため、小さな面積を占めています。原料の破砕から粉砕、梱包までが独立した生産システムとなっています。 2.他の粉砕機と比較して、その通過率は99％を達成し、これは他の粉砕機が到達できないものです。 3.メインフレームの駆動系は、気密性の高いギアリングとプーリーを採用し、スムーズに駆動し、確実に動作します。 4.全体のプラントの主要な部品は、高品質のキャストとスチールから作られています。技術は全体の植物の耐久性を保証するそう微妙である。 5.電気制御システムは集中制御されます、従って自動性は高いです、人は手術室で必要ではないです。 働く主義 まず、原料をジョークラッシャーで必要な大きさに粉砕し、粉砕された原料はホッパーに上げられ、そこから電磁振動フィーダーを介して、均一かつ連続的に粉体処理のための粉砕室に運ばれます。ローラーが外側に振動して遠心力でリングを押し、ショベルが材料をすくい上げ、リングとローラーの間に送り込んで粉砕を行う。 ...

回転速度: max 18000.0 rpm

... NETZSCH CGS 10 と CGS 16 流動層式ジェットミルは、ラボスケールで小バッチのエアジェット粉砕に使用されます。 このジェットミルの特殊な粉砕原理は、あらゆる硬さの乾燥製品を実質的にコンタミのない超微粉砕を保証しています。粉砕は流動床で完全に自生的に行われるため、粉砕ツールの摩耗は発生しません。 無段階に調整可能な分級ホイールにより、粉砕された粉体の上限粒径を規定することができます。粉砕結果は、正確に調整可能な機械パラメータによって再現され、実験室用ミルからより大規模な生産スケールの機械に移植することが可能です。 ...

回転速度: 18,000, 12,000 rad.min-1

... スパイラルジェットミルは、すでに多くのアプリケーションラボで製品サンプルの乾式粉砕に使用されています。 今回、高密度ベッドジェットミルConJet®モデルとして初めて、製品負荷を変えずに目的の微粉を正確に設定できるスパイラルジェットミルが市場に投入されました。ハウジングに組み込まれた無段階調整可能な分級ホイールにより、最終製品の上限粒径を正確に定義し、いつでも再現することができます。 コンパクトな筐体と粉砕原理により、製品ロスのない加工が可能なラボ機です。 これまでスパイラルジェットミルの粉砕粒度は、製品荷重を調整することで設定されていました。この設定は、分級ホイールの回転数を調整するだけで可能になりました。 マシンハウジングは簡単に開けることができるので、製品やバッチを変更した場合、マシンを素早く完全に洗浄することができます。使い勝手の良さはピカイチです。 また、本機はモジュール化されており、CGS流動層ジェットミルやCFS/HD-S型高効率分級機など、他のモジュールを追加することにより、汎用性の高い実験プラットフォームとすることが可能です。 ...

... 新しいs-Jet® 25は、小型でコンパクトなラボ用ユニットで、実績ある新しいスチームジェットミルs-Jet®シリーズを論理的に補完するものです。 この新開発により、実験室規模でのナノ粒子の乾式粉砕製造が可能になりました。 本システムは、スパイラルジェットミルと一体型のダイナミック気流式分級機を組み合わせたものです。エアジェットの負荷に左右されることなく、高いレベルの微粉砕が可能です。本装置の開発にあたっては、特に少量生産、サンプル生産に適したシステムであることに留意しました。 このラボプラントは、ドージング、ミル、製品分離、コントロールユニット、フィッティング、スチームジェネレーターなど、必要なコンポーネントがすべてスキッド上にコンパクトに構成されています。蒸気粉砕プラント一式の組み立てに必要なスペースはわずか3 ...

粒子径: 3 µm - 45 µm
流量: 300 g/h - 12,000,000 g/h

... 高硬度、高純度、高付加価値の原料の粉砕に適しています。 媒体を使用しない低温粉砕で、特に熱に弱い低融点材料に適しています。 粒子径を正確に制御、利用可能な粒子径D50:1~25μm。 完全なクローズドシステムで粉砕、粉塵なし、低騒音、クリーンで環境に優しい。 動作原理 流動床対向空気ジェットミル：圧縮空気を濾過、乾燥した後、ラバルノズルから高速で粉砕室に噴射する。複数の高圧空気流の交差点で、原料は衝突、摩擦、せん断を繰り返して粉砕されます。粉砕された原料は、ファンの吸引力によって上昇します。気流は分級ゾーンに移動する。高速回転する分級タービンから発生する強力な遠心力の作用により、粗粉と微粉が分離される。粒度条件を満たした微粒子は分級ホイールを通ってサイクロンセパレーターと集塵機に入り、捕集され、粗粒子は粉砕ゾーンに降りて粉砕され続けます。 ...

流量: 0 t/h - 11 t/h

... 製品の粒度制御は柔軟で、特殊な設計を採用し、騒音と排ガスを低減します。自動制御、操作が簡単。投資規模によって、個人化したカスタマイズ方式を提供し、付加価値サービスを提供する。 炭酸カルシウム（方解石、大理石、石灰石、チョーク）、石英、ジルコン、パイライト、バライト、カオリン、ドロマイト、マグネサイト、アルミナ、スーパーファインセメント、スラグ、鉄鋼スラグなどに広く使用されています。 機械の利点 ボールミルは、理想的な粉砕の細かさを達成するために粉砕媒体の特別な設計と適切な割合を採用しています； スラブ式粉砕尾部は排出し、排出はスムーズで、シリンダーは冷却する必要がない； ボール ...

粒子径: 2 µm - 16 µm
流量: 400 kg/h - 10,000 kg/h

... ガス源として過熱蒸気を使用、高いエネルギー利用率。 高エネルギー利用率、低運転コスト、粉砕粒度範囲D50：0.5-10μm。 乾式粉砕技術の革命、粉砕粒度はサブミクロン、ナノメートルレベルに達することができ、エネルギー利用効率を大幅に向上させ、超音速蒸気ジェットミルによる低炭素、省エネ、環境保護、資源循環を実現します。 適用材料：鉄鋼スラグ、スラグ、フライアッシュなどの固形廃棄物；炭酸カルシウム、タルク、石英などの非金属鉱物；炭酸リチウム、リン酸鉄リチウム、ホワイトカーボンブラックなどの新材料。 動作原理と利点 従来のジェットミルを改良し、独自の高温メカニカルシール技術と冷却技術を採用し、高温蒸気を運動エネルギー媒体として粉砕します。特別に設計されたLavalノズルを通して、原料は高速で粉砕されます。粉砕された原料は強制渦流分級に入り、適格な原料は保温回収システムに入って回収し、粗い原料は粉砕ゾーンに落ちて粉砕を続ける。全工程は乾式で行われます。 ...

流量: 1 t/h - 200 t/h

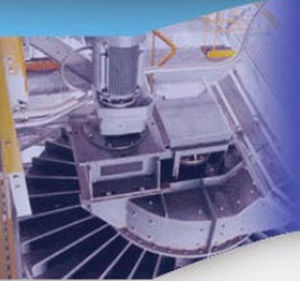

... DYNAIRは、ダブルホイザーダイナミック分級機です。 このタイプのセパレータは通常、振り子ローラーミルに取り付けられますが、空気圧回路で使用することもでき、単独で、またはオーバーサイズの粒子をリサイクルするためにパルベライザーやボールミルと組み合わせて使用することもできます。 分級は空気循環とタービンの遠心力によって行われます。分級可能な粒径は、100〜40μmです。大きすぎる粒子はセパレーターの壁に押し付けられ、リジェクトとしてセパレーターの底に排出されます。微粒子は、ローターを通過する際に求心力（空気循環）によって上方に運ばれ、粒子コレクターに排出されます。セパレーターは、電子速度可変モーターによるプーリーベルト駆動です。 ...

粒子径: 3 µm - 300 µm
モータ力: 370 W

... ボールミルを含む乾式粉砕システムは、通常、非常に複雑で入り組んだ構造になっています。このシステムでは、ボールミルと空気分級機が閉回路で動作し、処理物を空気圧で移送する完全な回路が必要です。このようなシステムでは、最適化が必要な場合に備えて、操作機器や高度な計測機器に多額の投資が必要になることがよくあります。さらに、このような粉砕回路で行うテストワークは非常に複雑で、数時間の長い粉砕時間を必要とし、その結果、多くの投入材料を必要とします。 コメックス社では、ボールミルと空気分級機を組み合わせた新しい乾式粉砕システムを開発し、実験室用に使用しました。この装置は非常にコンパクトで投入材料が少なく、制御システムはほぼすべての運転パラメータをPLCに登録することで完全自動の試験手順を提供します。処理能力は通常、1時間当たり数kgの範囲であり、少量の材料、異なる設定や操作パラメータを使用した試験作業に関して大きな柔軟性を提供します。また、プロセス温度を150℃まで設定することで、大型粉砕機の状態をシミュレートすることも可能です。最後に、粒度分布はオンライン分析器によって出口で測定され、生成された粒子を常に制御することができます。すべてのパラメータは登録され、試験後にXLまたは他の編集プログラムにエクスポートすることができます。 ...

粒子径: 1 µm - 2,000 µm
流量: 10 kg/h - 2,000 kg/h
モータ力: 1.5 kW - 30 kW

... 主な用途 - 食品、乾燥野菜、化学製品、鉱物など、中・小生産（20～1000Kg/時）用の粉砕機です。 - 様々なタイプのローター、粉砕プレート、スクリーンにより、多くの原料を粉砕し、0.5mm以下の粉末や0～10mmの顆粒を得ることができます。 インパクトミル "X "は低温粉砕にも適しています。 原料は、粉砕機の中央に供給され、ローターが粉砕室を覆う歯付きアーマープレートに衝突します。 スクリーンは底部に設置され、目的の細かさに達するまで原料粒子を保持します。 ウイングビーター、スイングハンマー、リジッドハンマーなど、さまざまなタイプのローターを供給することができる。 機械は、いくつかの部品を交換するだけで、1つの実行から別の実行に変更することができます。 当社の技術部門が、お客様の作業に最も適したタイプをご提案いたします。 - ...

粒子径: 1 µm - 40 µm
回転速度: 1,000 rpm - 5,000 rpm
流量: 10 kg/h - 3,000 kg/h

... PPSタイプの粉砕機は、中程度の硬度と研磨性を持つ多くの材料の微粉砕または微粉砕用に設計されています： - 粉体塗料 - 化学薬品 - 野菜製品 (乾燥野菜, ココア, ソイヤ, 穀物, 木粉) - 農薬 これらの粉砕機には、高速の垂直軸ローターがあり、その上に多数の垂直ピンまたはハンマーが適切な形状で固定されています。 粉砕作用は、平滑ライニングまたは歯付きライニングへの衝撃と、処理物の層間の摩擦によって行われる。 粉砕された製品は、空気分級機を通して空気圧で上方に排出されます。 ローターと分級機のシャフトが同軸で、適切なベアリングに取り付けられているため、コンパクトな構造で設置が容易です。 特殊な形状のデフレクターを備えた動的微分級機は、平均粒径d50が2～20ミクロンの範囲で調整可能で、粒度分布が狭い範囲にある、30ミクロンより99％微細な粉体を得るのに適しています。 粒度調整は、分級機の回転数、吸引ブロワーの能力、ローターの回転数を変えることにより行います。 分級機を通過しなかったオーバーサイズは粉砕エリアに戻り、そこでさらに粉砕されます。 要求された粒度の製品だけが粉砕機の後に回収されます。 大流量の空気（または他のガス）と粉砕機の設計により、他のタイプの粉砕システムに比べ、製品への熱伝達が減少します。 ...

粒子径: 1 µm - 100 µm
回転速度: 1,400 rpm - 1,800 rpm
流量: 2 t/h - 15 t/h

... ロトデュー4Cは、粒度0〜100〜300ミクロン、d50=10〜40ミクロンの気流分級粉体の製造に適しています。 製品の細かさは、インバーターで制御されたダイナミック気流分級機の回転数を変えることで簡単に調整できます。 製品の排出は気流式であるため、特に高温ガス（乾燥粉砕プロセス）での運転に適しています。 これにより、粉砕中に湿った原料を部分的に乾燥させることができ、粉砕前に別の装置で乾燥させるプラントと比較して、投資、スペース、運転コストを大幅に削減することができます。 主な応用分野は、フィラーの製造である： - ...
