加工用部品締め具

23 社 | 78
{{#pushedProductsPlacement4.length}} {{#each pushedProductsPlacement4}}
{{product.productLabel}}
{{#if product.activeRequestButton}}
{{/if}}
{{product.productLabel}}
{{product.model}}

{{#each product.specData:i}} {{name}}: {{value}} {{#i!=(product.specData.length-1)}}
{{/end}} {{/each}}

{{{product.idpText}}}

{{productPushLabel}}
{{#if product.newProduct}}
{{/if}} {{#if product.hasVideo}}
{{/if}}
{{/each}} {{/pushedProductsPlacement4.length}}
{{#pushedProductsPlacement5.length}} {{#each pushedProductsPlacement5}}
{{product.productLabel}}
{{#if product.activeRequestButton}}
{{/if}}
{{product.productLabel}}
{{product.model}}

{{#each product.specData:i}} {{name}}: {{value}} {{#i!=(product.specData.length-1)}}
{{/end}} {{/each}}

{{{product.idpText}}}

{{productPushLabel}}
{{#if product.newProduct}}
{{/if}} {{#if product.hasVideo}}
{{/if}}
{{/each}} {{/pushedProductsPlacement5.length}}
空圧締め具
空圧締め具
PPHC

強度: 30 N

... 空気圧式ピンホールディングクランプは、空気を使用した自動クイックファスナーです。 機械内での工具、プレート、治具の頻繁な交換に最適です。 空気圧式ピンホールディングクランプは、半導体製造、食品加工、医薬品、化粧品製造、包装機械のセットアップ時間を短縮します。 ボールロックによる確実なクランプ 単発 コンパクトなプルダウンクランプ - 技術情報 力を締め金で止めること: 20/40N 保持力:60/90N - 材料 ボディ/ピストン。SUS303ステンレス ウェッジ/ボール:SUS440Cステンレス鋼/焼入焼戻し スプリング。SUS304WPBステンレス 保持リング:SUS304ステンレス鋼 シールです。ニトリルゴム(NBR ...

その他の商品を見る
Imao Corporation/イマオコーポレーション
スイング締め具
スイング締め具
QLSWC

強度: 1,100 N - 3,500 N

その他の商品を見る
Imao Corporation/イマオコーポレーション
空圧締め具
空圧締め具
PBLC

強度: 1,470.9 N

... 空気圧式ボールロッキングクランプは、空気を使用した自動クイックファスナーです。 機械内での工具、プレート、治具の頻繁な交換に最適です。 空気圧式ボールロッキングクランプは、半導体製造、食品加工、医薬品、化粧品製造、包装機械のセットアップ時間を短縮します。 確実な空気圧式クランピング スプリングアンクランプ 省スペースのためのコンパクト設計 - 技術情報 力を締め金で止めること: 90/210N 保持力:180/420N - 材料 本体:SUS303ステンレス シャフトSUS420J2ステンレス/無電解ニッケルメッキ/焼入焼戻し ボール:SUS440Cステンレス鋼/焼入れ・焼戻し スプリング。SUS304WPBステンレス 保持リング:SUS304ステンレス シールニトリルゴム(NBR ...

その他の商品を見る
Imao Corporation/イマオコーポレーション
機械式締め具
機械式締め具
K1228 series

強度: 8,000 N

... 説明材質:ベースボディとジョーはスチール。 バージョン:本体は窒化処理、黒酸化処理、研磨。 爪は窒化処理と黒酸化処理。 注記:フローティングクランプは、部品のオーバーハングしたクランプポイントをクランプし、サポートするために使用されます。操作方法:1.フローティングクランプを押し下げます。 2.爪を停止位置まで回転させます。フローティングクランプは軽いバネの力でワークの底面に接触します。 3.フローティングクランプをSW18六角ナットで締め付けます(最小・最大トルクに注意)。クランプ中、ワークはクランプされると同時に支持されます。 4.解除するときは逆の手順で行ってください。 フローティングクランプをM12のネジで固定します。 赤色のスリーブで高さ調整と旋回範囲の調整を行い、3x2.5mmのグラブネジで固定します。高さを設定する際は、上部に余裕を持たせてください。 安全な操作のために、M12のネジ穴は常に閉じておく必要があります。 特定のクランプ用途のために、標準のジョーを変更または交換することができます。 フォーム ...

機械式締め具
機械式締め具
60685 / 60686

強度: 4,800 N

... Jergens スイングクランプは、部品の挿入や取り外しを簡単にできるように、ワークピースから80°離してスイングするように設計されています。 スイングクランプはどんな態度でも使用できます。 クランプアームは、1 つのキャップスクリューを再配置することで、左右にスイングするように配置できます。 右手のスイングが標準です。 右手または左手スイング 4800ポンドクランプ力は 任意の位置で動作し、ク ランプアームは垂直方向の移動の1/4インチです。 洪水クーラント 3Dソリッドモデルで使用可能(60685を使用)右手と左手の両方のスイングモデルに対応 ...

カム締め具
カム締め具
Micro™

... Jergens Micro™ クランプは、高いホールドダウン力と低プロファイルの両方を特長とし、Ball Lock固定具プレート上の固定具の構築に最適です。 2つのシンプルなコンポーネントにより、オフセットヘッドと六角座金を備えた硬化スチールソケットキャップスクリューです。 半回転すると、ワークピースが締め付けたり緩めたりします。 カテゴリーの写真 Micro™ クランプ ロープロファイルはコンピュータプログラミングを容易にします カムのアクションは高速 で強力なクランプを提供します小さなサイズは、負荷あたりのより多くの部品を可能にしますあなたの治具にタップ穴のみが必要です ステンレス鋼で利用可能 ...

機械式締め具
機械式締め具
BRI

... 技術データ 高速クランプ駆動犬は、2つのドリル間に固定されたときにワークピースを引っ張るために使用されます。 それらは大量粉砕プロセスにおいて非常に有用である。 実際、それらの高速開閉は、工作機械の部品を交換するために必要な時間を大幅に短縮し、コスト削減も意味します。 ...

機械式締め具
機械式締め具
04191

強度: 9 kN - 16.5 kN

機械式締め具
機械式締め具
04203

強度: 30 kN - 75 kN

空中締め具
空中締め具
04421

強度: 8,000 N

... ワーククランプとインターロックを分離したフローティングクランプ 素材です。 ベースボディとジョーはスチール製。 ハウジングはアルミニウム。 バージョンは? ボディは窒化処理され、黒く酸化され、研磨されています。 爪は窒化処理され、黒く酸化されています。 ハウジングはブルーアルマイト処理。 注)。 フローティングクランプは、薄肉で繊細で柔軟性のある部品の張り出したポイントをクランプしてサポートするために使用されます。加工中の振動や曲がりを防ぎます。 操作の種類。 1.フローティングクランプを押し下げます。 2.爪をピボットインさせます。下の爪が軽いバネの力でワークに接触します。 3.AF ...

エキセントリック締め具
エキセントリック締め具
RHI-S026

... 油圧式ボアクランプは、 直径8~12mmの支持面に滑らかなボア穴を有するワークピースのクランプに特に適しています。 ワークピースはボアクランプの硬化表面に直接置かれ、クランプ中に変形しません。 クランプはボア内で影響を受けるため、残りのサーフェスは 5 つの側面での加工に自由です。 利点 ●シンプルな滑らかなボア穴でのアキシャルクランプ ●5面からの加工が可能 ●限られたスペースでコンパクトな偏心設計 ●異なるサポート高さ ●強化サポート高さ ●クランプブッシュとタイボルトの交換が容易 ●腐食保護部品 ●3 ...

その他の商品を見る
Römheld GmbH Friedrichshütte
油圧締め具
油圧締め具
B1.480

... 油圧ねじボディクランプモジュール 油圧ねじボディクランプモジュールプルタイプは、ねじ込み用に開発されました: ● 標準化されたハウジング ● 治具本体またはマニホールドブロック ● パレットまたは工作機械テーブル用の治具ベースプレートまたは中間プレート と 反ねじり装置の 最大で動作します。動作圧力 500バール クランプストローク、6.0ミリメートルを引っ張る ...

その他の商品を見る
Römheld GmbH Friedrichshütte
穿孔仕上げ用締め具
穿孔仕上げ用締め具
B1.4841, B1.4842, B1.4843

強度: 5.1 kN - 9.8 kN

... ボアクランプの 利点 ●単純なボア穴のアキシャルクランピング ●5面加工可能 ●ばね力でクランプブッシュを拡大 ●油圧なしでワークピースを保持 ●油圧調整可能な油圧ワークでワークをクランプする ● 硬化ワークサポート ●空気シートチェック ● 正空気圧保護用接続 ●標準FKMシール ●2サイズ利用可能な ボアクランプは、支持面の直径7.8〜17.7mmの滑らかなボア穴を有するワークピースのクランプに特に適しています。 ボア穴に必要なフォームフィットは、ボア穴壁内の貫通点を有する硬化クランプブッシュの特殊なプロファイルによって得られる。 ...

その他の商品を見る
Römheld GmbH Friedrichshütte
油圧締め具
油圧締め具

強度: 0.5, 24 kN

... スイングクランプは作業領域をクリアして、コンポーネントのロードとアンロード操作を容易にします。 自己制御システム用に設計されており、非生産的な時間を短縮します。 平面回転は、移動に必要なスペースを減らす排他的なシステムです。 このシリンダーの設計は、内部の努力の最適な配分を保証し、寿命と信頼性を高めます。 すべての部品は高強度鋼で、抗発作と耐腐食処理されています。 当社のすべてのスイングクランプには通気口が含まれています。 クランプアームは工具なしで取り外し可能です。 ...

機械式締め具
機械式締め具
PLC 25

... PLC 25は、小さな穴やスロットに固定するために設計されたノンロックのライトデューティーピンロケータクランプです。 用途 プラスチック スタンピングとプレスルーム 自動化 ネスティング フィクスチャとテストフィクスチャ 機能 小型・軽量 生産性の高いデザイン BTMの軽量クランプやグリッパーと共通の取り付けパターンを採用 ...

機械式締め具
機械式締め具
7600

強度: 30 kN - 49 kN

... 鍛造、亜鉛メッキ設計の合金焼戻し鋼で作られた、無段階調整可能なクランプ要素。 取り付け完了。 必要に 応じて利用可能なスムーズとリフルバリアントで圧縮ピース. 最適なクランプ位置(クランプスクリューからクランプ位置までの最短距離)で指定されたクランプ力。 クランプ力は、クランプ、クランプスクリューの強度クラス、およびねじの状態(潤滑)に応じて逸脱する可能性があります。 * * サイズ43 kNは2016 年 6 月から入手可能です。 アプリケーション: 1. ...

機械式締め具
機械式締め具
7630

強度: 22, 30, 43, 49 kN

... パワークランプ3ステップ 合金強化鋼製、鍛造と黒亜鉛メッキ。 3ステップサポートエレメント、クランプユニット、マウントキット7630BFSとの完全な。 スムーズでリブ付きの変形でスラストピース、オプションで利用可能。 用途: 1. キャリアエレメントを工具テーブルに配置し、指定された締め付けトルクMdで固定します。 2. クランプアームを希望の位置に移動します。 3. 調整ネジを動かすと、ワークピースがクランプされます。 注: -最大荷重は、締め付けの方法とねじの状態(潤滑)によって異なる場合があります。 ...

スイング締め具
スイング締め具
ISCC-IP series

強度: 2.7 kN - 17.6 kN

... Inosol-Swingクランプ 油圧, 最大. 250 bar, DA このスイングクランプは、プレートマウント版と下部構造版の両方で利用可能です, 同様にプラグイン版として. -スレッド付き-そして、フランジ接続 -長い標準ストローク -アウター損傷に耐性のあるプルロッド -統合されたスクレーパーエッジ付き-大規模なクランプアーム可能 -すべての可動部品の低曲げ これらのスイングクランプは、ピストンの回転運動があるプルシリンダーですシリンダ(スイングストローク)の内側に圧力をかけることによって生成されます。スイングストライク(スイベル移動)が完了した後、実際のクランプストロークが開始されます。スイベルとクランプストロークはトータルストロークになります。スイングクランプはプレートマウント型およびプラグイン型として提供され、操作が可能です。横方向のねじ接続を使用してだけでなく、ドリルされたチャネルを介して。 ...

スイング締め具
スイング締め具
ISCC series

強度: 1.4 N - 6.6 N

... コンパクトスイングクランプ 油圧式、最大230bar、複動式 このスイングクランプは、競争力のあるリンククランプと交換可能です。 プラグイン、マニホールド取付タイプとして利用可能。 -機械的に影響を受けない -低必要なスペース -シンプルなクランプアーム -マニホールド-カートリッジタイプ -ぐらつきのない正確なガイダンス -オプションとしてテーパードスリーブ付き 説明: これらのスイングクランプは、 ピストンロッド側の加圧によってプルシリンダーです, ...

スイング締め具
スイング締め具
ISCC series

強度: 1.8 kN - 21.2 kN

... 標準Schwenkspanner 油圧, 最大. 350 バー, シングル-二重作用 これらのスイングクランプは、上部構造のバージョンとして提供され、横方向のねじ接続によってだけでなく、底側の掘削されたチャネルを介して操作することができます. オプションとして:金属スクレーパーとスロットリング これらのスイングクランプは、異なるオプションを持つ上部構造バージョンとして提供されています。 スレッド付き-そして、フランジ接続 シングル-オプションの スロットリング 説明とオプションの金属スクレーパーと独立した取り付け位置と二重演技: これらのスイングクランプは、 ピストンロッド側の加圧によるプルシリンダーです, ...

加工用部品締め具
加工用部品締め具
X-SUPPORT 40, 50

... CNC生産組立 ミル加工 研削加工 レーザーマーキング 3Dプリント ユニバーサルクランプとサポートシステムの組み合わせ - X-SUPPORT 40/50 クランプ、サポート、およびパーツ別の固定具 - MATRIX型締めは、複雑なワークピースのための高価な治具設計を代替します。 - ピンモジュールを支持およびクランプ要素として使用します。 - モジュラー・ビルディング・キットの3つまたは4つのピン・モジュールを使用して、パーツ別のフィクスチャを迅速かつ簡単にセットアップ可能 - ...

縦型締め具
縦型締め具
Bloc Bride

強度: 16,000, 12,000, 8,000 N

... 多目的 超迅速な組み立てと ワークの切り替え 多数の付属品 クランプクランプキーとスイベルシューズ、スチールアームとネジ、アルミニウムボディ。 ...

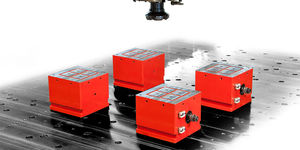

磁気締め具
磁気締め具
MGW

強度: 29.4 kN

5面加工の改善事例 1台あたりの生産数が20枚から40枚に ワーク(産機材)サイズ 900x900xt180の5面加工に手締めクランプを使用していたが、1面加工するごとにクランプの付け替えが必要で時間がかかっていた。ダブルマグクランプではワンチャックで5面加工(上面+4側面)できるので、段取時間が380分(1日 2 交代)削減できた。

スイング締め具
スイング締め具
QLSWC100R

所定の位置にスイングし、ワークピースに真っ直ぐにクランプします。これらの小型スイングクランプは、所定の位置にスイングし、ワークピースに真っ直ぐにクランプして下向きの圧力をかけます。 アームは邪魔にならないように完全にスイングするため、ワークの積み降ろしが容易になります。 繰り返しのクランプ操作に最適です。 仕上げまたは粗い表面のために逆にすることができるコンタクトボルトが付属しています。 2つの取り付け穴で上から取り付けます。 100シリーズは247ポンドのクランプ力を提供し、150シリーズは404ポンドのクランプ力を提供します。 ...

その他の商品を見る
Fixtureworks
格納締め具
格納締め具
QLRE100

... リトラクタブルクランプ-ミニチュア-カムハンドル(QLRE) 説明 これらのミニチュア ロッカー クランプは容易なローディングおよび荷を下すための工作物から完全にピボットします。クランプは位置に前方および下方に動き、直接下方圧力のための工作物にまっすぐに締め金で固定します。カム ハンドルは最終的な workholding 圧力のためにそれから押されます。これらのクランプは反復的で正確な締め金で止める操作にとって理想的です。それらは終了するか、または粗いワークピースの表面のために逆にすることができる接触ボルトが付属しています。2つの取り付け穴があり、上から取り付けます。本体とスピンドルはSAE-1045合金鋼を使用しています。腕および接合箇所は ...

その他の商品を見る
Fixtureworks
カム締め具
カム締め具
BJ362-06001R

強度: 76, 98 N

... COMPACT CAM作業サポート 説明 これらのサポートは、治具上のスペースを非常に小さくしながら、ビビリやワークのたわみを軽減するのに役立ちます。スプリング付シリンダーはワークによって圧縮され、カムレバーを使用して所定の位置にロックされます。ボディはS45C鋼製で、黒酸化処理が施されています。ピストンはSCM440鋼を使用し、HRC50-55に焼入れ、黒酸化処理を施しています。カムハンドルは亜鉛ダイキャスト製で、クロームメッキ仕上げ。 ...

その他の商品を見る
Fixtureworks
空圧締め具
空圧締め具
250-10

強度: 1.1 kN - 95 kN

その他の商品を見る
HYDROKOMP
機械式締め具
機械式締め具

空圧締め具
空圧締め具
PNC series

機械式締め具
機械式締め具
DK2-VT-G / DK2-VT-RG series

その他の商品を見る
OK-VISE
カム締め具
カム締め具
WDS 280 series

... カムフッククランプ (WDS 280) (利用可能) £199.45-£250.37 各 WDS 280 タイプ-スイングとフッククランプ 素材 スチール-硬化および粉砕 ケミカルブラック仕上げ これらのフッククランプは、カムハンドルによって達成される従来の下方クランプ動作を持っています。 クランプアームをスイングするだけで、ワークピースを簡単に積み下ろすことができます。 ユニット全体が堅牢でコンパクトで、最小限のスペースを利用しています。 ワークの高さの変化は、高さエクステンション(WDS ...

複動式締め具
複動式締め具
SFA

・ワークの加工穴を内張りし、Z 軸基準面に引き付けるクランプ ・ワーク着座面を除く、5 面加工を可能にするクランプ ・ツール干渉のないワーク加工ができ、プログラム作成が容易 ・クランプ機能とZ 軸基準面をコンパクトに集約し、シンプルなジグを実現 •ワークに •クランプ面以外の5面にツーノ Uの干渉がなくなります。 •ツー突出し置が短くでき、加工精度が向上します。 •切削条件が向上し、タク卜タイム短縮につながります。 •加工設備に •ジグサイズが極端に小さくできます。 •円テ一ブノしのサイズダウンが可能です。 •ツーノしの移動Sを短くできます。 •シクの軽虽化が可能です。 •加工設備をコンパク卜にできます。 •切粉八ケが良く、クーラン卜Sを削減できます。 •加工ラインに • ...

その他の商品を見る
KOSMEK
空圧締め具
空圧締め具
CAS series

... Clamptek 製のCASシリーズは、空気圧シリンダーです。 その本体はアルミニウム合金で構成されており、表面は硬化物質で処理されており、長寿命を提供します。 クランプアームの長さは、元の長さ1.5 倍まで延長できます。 ピストンが押し下げると、クランプアームが指定された角度まで回転し、ワークピースを保持するために直線に押し下げます。 さらに、フロー制御バルブを統合してllu 作動速度を調整することが理想的です。 ...

その他の商品を見る
Clamptek Enterprise CO., LTD.
油圧締め具
油圧締め具
SR series

強度: 1.5 kN - 13 kN

スイング締め具
スイング締め具
GN 875 / GN 876
