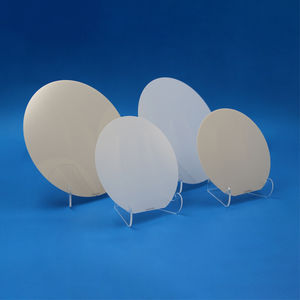

... INNOVACERAのカスタムセラミック基板は、パワーエレクトロニクス、半導体パッケージング、マイクロエレクトロニクスの基礎素材として機械的支持、電気的配線、熱管理を提供します。
材料と用途
- 96%酸化アルミニウム (Al₂O₃): 反りが小さく、熱衝撃・耐薬品性に優れ、加工性が良好。用途：厚膜/薄膜チップ抵抗、低出力LED、エネルギー貯蔵・充電ステーション用基板。
- 窒化アルミニウム (AlN): 高い熱伝導率、高耐圧、シリコンウエハーに近い熱膨張係数。用途：ヒートシンク、高出力IGBTモジュール、高出力LED。
- ジルコニア強化アルミナ
Xiamen Innovacera Advanced Materials Co., Ltd

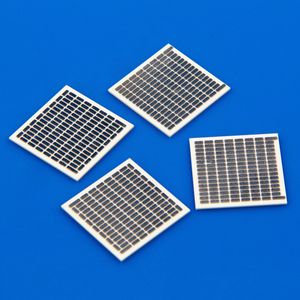

... 概要：
アルミニウムナイトライド（AlN）セラミック基板は、高い熱伝導性と電気絶縁性、低い熱膨張率を備え、集積回路や半導体チップの放熱に適しています。Innovaceraの熱伝導性セラミックインターフェースパッドは、AlNやアルミナを材料とし、部品と冷却装置間の熱伝達を改善しつつ電気的絶縁を維持します。
特徴：
- 優れた熱伝導性
- 低誘電率
- 低誘電損失
- 信頼性の高い電気絶縁性
- 高い機械的強度；無毒
- 高温耐性および耐薬品腐食性
熱伝導性インターフェースパッド：
セラミックパッドは、不完全な接触面間の微小な空隙を埋め、発熱部品からヒートシンクや冷却プレートへの優先的な熱経路を形成します。AlNやアルミナを用いることで熱伝導性を高めつつ電気絶縁を確保し、高熱流束のアセンブリに適しています。
用途：
- パワーデバイスおよびコンバータ
- MOSFET／MOSトランジスタアセンブリ
- ヒートシンクインターフェース
- ICチップマウントおよびキャリア
- パッケージの熱管理
- LED基板用熱インターフェース材料（TIM）
- Chip-on-Film（COF）熱伝導
- IGBTトランジスタ用ヒートシンク
技術仕様：
- 材料：アルミニウムナイトライド（AlN）セラミックス；パッドにはアルミナも使用
- 熱伝導率：AlN単結晶
Xiamen Innovacera Advanced Materials Co., Ltd

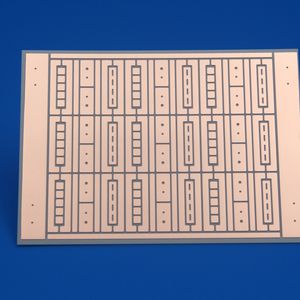

... 酸化アルミナは、マイクロエレクトロニクス用途で最も費用対効果が高く、広く使用されている基板材料の一つです。多くのお客様は、焼成したままの表面で満足されますが、セラミック基板研磨には4つの主な利点があります： より微細なラインパターン 微細な研削と研磨プロセスの後、セラミック基板はより微細なパターン線を得ることができます。これは、より高密度な回路設計能力に有益であり、ファインピッチで高密度の相互接続回路に役立ちます。 焼成したままの表面仕上げは、一般に薄膜用途では1mil、厚膜用途では5milの細線に適しています。アズファイヤー表面でこれより細い線を形成すると、パターン定義が悪くなり、導体抵抗が増加して電流の流れが阻害され、回路性能が低下する。また、パターン精細度の低さは、RFやマイクロ波回路の性能異常の原因にもなるため、研磨を行います。 上下面の平行度を改善 基板を研削・研磨することで、上面と下面の平行度を改善することができます。その利点は、基板をメタライズしてパターニングする際に、基板のキャパシタンスとインダクタンスをより厳密に制御できることです。キャパシタンスとインダクタンスは、インピーダンスを決定する主な要因であるため、平行度を高めることで、RFおよびマイクロ波回路の予測可能性と性能を向上させることができる。 ...
Xiamen Innovacera Advanced Materials Co., Ltd
... コーニングの豊富なセラミックソリューションポートフォリオで、明日の排ガス規制に今すぐ対応しましょう。高い性能、効率、柔軟性を実現するために最適化されたコーニングの先進的なセラミック基板は、最も要求の厳しいガソリンおよびディーゼルシステムのニーズを満たすように設計されています。 セルラーセラミックソリューションのパイオニアであり、世界の触媒コンバーターの標準を確立したコーニングが提供するクラス最高の技術的専門知識 厳格化する世界標準に対応する豊富な製品群 幅広い後処理エンジニアリング・ソリューションを可能にする構成と特性 耐久性を向上させた革新的な一体型設計 迅速な消灯を促進低材料密度、低熱容量、高保温性 熱衝撃に対する高い耐性 同じ体積でより多くの表面積を必要とする設計や、同じ表面積でより低い圧力損失を必要とする設計に柔軟に対応可能 ...
CORNING
... 概要
Cu-AlN-Cuの三層構造を持つサブマウントで、高出力レーザーダイオード（LD）モジュールのヒートシンク用途を想定しています。Cu/AlN/Cuの複合構成により高い熱伝導性を確保しつつ、電気的絶縁性を保持します。Cuめっきや各層の厚みを制御することでLD素子との熱膨張係数（CTE）をマッチング可能とし、出力向上や寿命延長に寄与します。クリティカルエッジ部にプルバックが不要なため、パッケージや光学設計の自由度が高くなります。
特長
- Cu
... セラミック基板には、高い熱伝導性、良好な絶縁特性、高い機械的強度、良好な化学的安定性などの利点がある。 窒化アルミニウム・セラミック基板：熱伝導率＞200W/m・K、熱膨張係数はシリコンに匹敵する。光通信、高出力LED、IGBT、半導体クーラー、ヒーター、航空宇宙、軍用電子部品などに広く使用されている。 アルミナ・セラミック基板：電力エレクトロニクス、自動車産業、化学工業、太陽電池部品などに使用される。 ...
... 部分的に安定化ジルコニア PSZは、薄膜用途に適した部分的に安定化された酸化ジルコニア基材です。 この基板材料は、良好な電気絶縁特性（室温）と高い曲げ強度と高い破壊靭性を兼ね備えています。 PSZの非常にファイネ粒子と均一性のために、非常に細かいPt 構造が可能です。 私たちはあなたの希望に応じて材料をレーザーカットします！ CADデータを送信してください。 利点は 非常に細かい均質な粒状構造 良好な電気絶縁特性を室温で 非常に良好な機械的強度 は、レーザーまたはウェーバー見た 良い平面性 アプリケーション センサ基板 センサ保護プレートを切断することができます ...
... 多層アルミニウムナイトライド（AlN）基板・パッケージ — 170–180 W/m·K、最大15層の内部配線
TDKのAlN多層基板・パッケージは、ワイドバンドギャップ電力半導体向けに設計されており、高い熱伝導、SiC/GaN/Siと整合する熱膨張、先進的な多層配線・シールド機能を組み合わせることで、電力密度の向上、熱除去性能の改善、フットプリントの縮小、信頼性の向上を実現します。
AlNセラミックス
- 高効率の熱拡散と優れた絶縁特性
AlNは他の多くのセラミックや基板材料に比べて非常に高い熱伝導率を持ちます（約170–180
