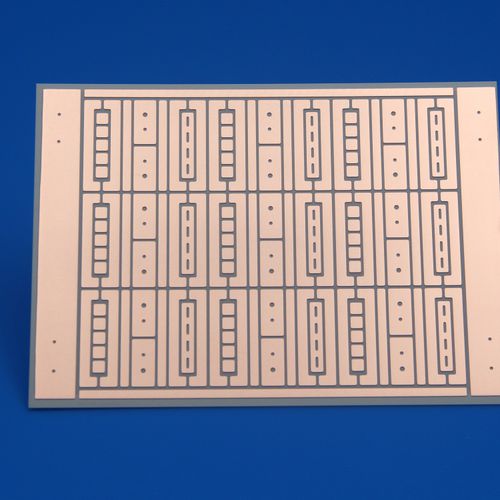

セラミック基板

パワー電子用

ダイレクトプレーテッドカッパー（DPC）は、セラミック基板PCB分野における最新の開発であり、そのプロセスは、マグネトロンスパッタリング技術によってセラミック基板の表面に金属層（Ti/Cuターゲット）を析出させるもので、その結果、銅の厚さは10μmから130μmとなり、その後、フォトリソグラフィで回路パターンを形成します。電解メッキを使用して隙間を埋め、金属回路層を厚くし、表面処理によって基板のはんだ付け性と耐酸化性を向上させ、最後にドライフィルムを除去し、シード層をエッチングして基板を完成させます。 直接めっき銅基板の主な特徴： - 優れたCTEと優れた熱伝導性 - 高い信頼性と耐久性 - 優れた機械的性能 - 低電気抵抗導体 - 優れた高周波特性 - 微細線分解能 - 低温プロセス(300℃以下)により、セラミックとメタライズ層の品質を保証し、コストを削減します。 直接めっき銅基板の用途 - ハイパワーLEDパッケージ - ハイブリッドおよび電気自動車のパワーマネージメントエレクトロニクス - RFマイクロ波通信 - 集光型太陽電池用基板 - パワー半導体パッケージ - レーザーシステム - ファイバーレーザーポンプ DBCとDPCの比較 DBCは大電流に適しているが、回路設計に制約がある。DPCは、より微細なトラックやスルーホール接続が可能。
