管状セラミック IN-CM-400 series

絶縁

製品概要

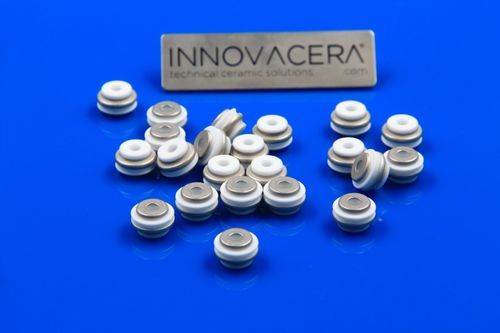

IN-CM-400シリーズのメタライズドセラミックブッシングは、セラミックと金属の接合および絶縁フィードスルー用途向けに設計されています。メタライズド表面により金属部品とのブラージングおよび気密シールが可能です。INNOVACERAは標準品に加え、用途に応じた多様な形状・寸法のカスタム対応を提供します。

対応能力

• セラミックを金属に接合するためのメタライズ処理
• セラミック-金属アセンブリ向けのブラージング能力
• セラミックからブラージング済み部品までのワンストップサービス
• アセンブリ用の完成済み気密セラミック端子を提供

設計と図示
製品ページには設計図と複数の製品画像が含まれ、メタライズドセラミックブッシングおよびフィードスルーや気密端子のセラミック-金属アセンブリ設計例が示されています。

部品と寸法（表）
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

仕様 / 技術情報

• 材料：金属と接合可能なメタライズド表面を有する技術用セラミック
• 用途：セラミック-金属接合、絶縁フィードスルー、気密端子
• 製造能力：メタライズ処理、ブラージング、気密構成部品への組立
• カスタマイズ：多様な形状・寸法のカスタム対応が可能
• 部品シリーズ：IN-CM-400シリーズ（D、A、J寸法が指定された複数のバリエーション）
