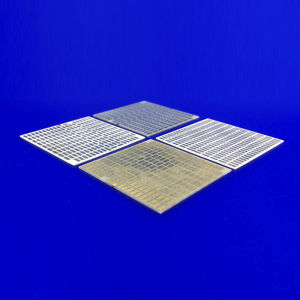

DCB基板

... DBCセラミック基板/電子加熱デバイス用/イノバセラ 1.DBCセラミック基板： ダイレクトボンディング銅（DBC）基板は、熱伝導率が非常に高いため、パワーモジュールによく使用されています。セラミックタイル（一般的にはアルミナ）の片面または両面に、高温酸化処理（酸素を約30ppm含む窒素の雰囲気中で、銅と基板を慎重に制御された温度まで加熱する。この条件下では、銅と酸素の共晶が形成され、銅と基板として使用する酸化物の両方にうまく結合する）。上部の銅層は焼成前にあらかじめ形成しておくか、プリント基板技術で化学的にエッチングして電気回路を形成することができますが、下部の銅層は通常、無地のままにしておきます。基板は、下部の銅層をはんだ付けすることで、ヒートスプレッダーに取り付けられます。 1.基板の厚さは、0.25mm、0.28mm、0.45mm、0.5mm、0.635mm、1.0mm、1.5mm、1.8mm、2.0mmと薄くできます。 2.Cu、Mo/Mn、Agによるコーティング、銅メッキ 3.優れた熱伝導性 4.高い電気絶縁性 DBCセラミック基板の長所 >高い機械的強度 >微細な熱伝導性 >優れた電気的絶縁性 >粘着力良好 >耐腐食性 >高い信頼性 >環境配慮型クリーンルーム DBCセラミック基板の応用例： 1.パワー半導体モジュール 2.はんどうたいれいきゃくき 3.電力制御回路 4.高周波スイッチモードパワーサプライヤー 5.ソリッドステートリレー 6.ソーラーパネル・アレイ 7.電気通信専用線交換機及び受信システム ...
