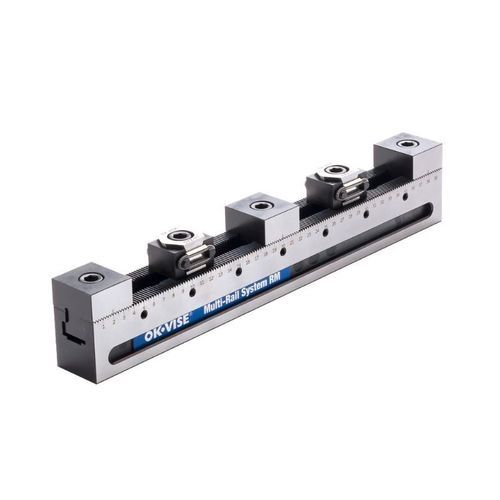

Clamping rail RM

Clamping rail - RM - OK-VISE
Clamping rail - RM - OK-VISE
Clamping rail - RM - OK-VISE - image - 2
Clamping rail - RM - OK-VISE - image - 3
Clamping rail - RM - OK-VISE - image - 4
Clamping rail - RM - OK-VISE - image - 5
Clamping rail - RM - OK-VISE - image - 6
Clamping rail - RM - OK-VISE - image - 7
Clamping rail - RM - OK-VISE - image - 8
Clamping rail - RM - OK-VISE - image - 9
Clamping rail - RM - OK-VISE - image - 10
Clamping rail - RM - OK-VISE - image - 11
Clamping rail - RM - OK-VISE - image - 12
Clamping rail - RM - OK-VISE - image - 13
Add to favorites
Compare this product

Description

Overview
Flexible multi-clamping rail system designed to increase machining productivity by enabling fast reconfiguration for different workpiece sizes. Multi-Rail RM accepts D- and B-series clamp modules and supports both smooth and serrated face variants for versatile fixturing.

Technical data
  • Compatibility: D- and B-series clamp modules
  • Maximum clamping force: up to 6 metric tons (60 kN)
  • Serration pitch: 2.5 mm
  • Profile size: 44 × 50 mm
  • Standard rail lengths: 100–850 mm
  • Positioning accuracy (serration to positioning hole): ±0.01 mm (up to RM-700)


Installation
Each Multi-Rail set listed includes the bolt set required for installation on a grid platform. For mounting to T‑slot tables, separate installation components are required and can be ordered separately.

Multi-Rail RM sets
  • SRM-300-DS1S2 — 300 mm; Smooth face; 1 × RMC-DS clamp; 2 × RMS-S stoppers; 2 workpieces; max part area 175 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
  • SRM-400-DS2S3 — 400 mm; Smooth face; 2 × RMC-DS clamps; 3 × RMS-S stoppers; 4 workpieces; max part area 190 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
  • SRM-500-DS2S3 — 500 mm; Smooth face; 2 × RMC-DS clamps; 3 × RMS-S stoppers; 4 workpieces; max part area 290 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
  • SRM-600-DS2S3 — 600 mm; Smooth face; 2 × RMC-DS clamps; 3 × RMS-S stoppers; 4 workpieces; max part area 390 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
  • SRM-700-DS3S4 — 700 mm; Smooth face; 3 × RMC-DS clamps; 4 × RMS-S stoppers; 6 workpieces; max part area 405 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
  • SRM-800-DS3S4 — 800 mm; Smooth face; 3 × RMC-DS clamps; 4 × RMS-S stoppers; 6 workpieces; max part area 505 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
  • SRM-300-DR1R2 — 300 mm; Serrated face; 1 × RMC-DR clamp; 2 × RMS-R2 stoppers; 2 workpieces; max part area 175 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
  • SRM-400-DR2R3 — 400 mm; Serrated face; 2 × RMC-DR clamps; 3 × RMS-R2 stoppers; 4 workpieces; max part area 190 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
  • SRM-500-DR2R3 — 500 mm; Serrated face; 2 × RMC-DR clamps; 3 × RMS-R2 stoppers; 4 workpieces; max part area 290 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
  • SRM-600-DR2R3 — 600 mm; Serrated face; 2 × RMC-DR clamps; 3 × RMS-R2 stoppers; 4 workpieces; max part area 390 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
  • SRM-700-DR3R4 — 700 mm; Serrated face; 3 × RMC-DR clamps; 4 × RMS-R2 stoppers; 6 workpieces; max part area 405 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
  • SRM-800-DR3R4 — 800 mm; Serrated face; 3 × RMC-DR clamps; 4 × RMS-R2 stoppers; 6 workpieces; max part area 505 mm; installation bolt set included; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp


Configuration options
Sets can be adapted by combining different modules from the Multi-Rail family to match specific workpiece dimensions and clamping requirements. Custom configurations are supported for non-standard part geometries.

Notes
  • Nominal serration spacing is 2.50015 mm (for example, 200 serrations ≈ 500.030 mm) — account for this when programming stopper positions.
  • The first locator hole can serve as a reference point for manual positioning or CAM programming.


Technical specifications
  • Compatibility: D- and B-series clamp modules
  • Maximum clamping force: up to 6 metric tons (60 kN)
  • Serration pitch: 2.5 mm (nominal spacing 2.50015 mm)
  • Profile size: 44 × 50 mm
  • Standard rail lengths: 100–850 mm
  • Positioning accuracy: ±0.01 mm (up to RM-700)
  • Available set codes: SRM-300…SRM-800 (smooth and serrated variants)
