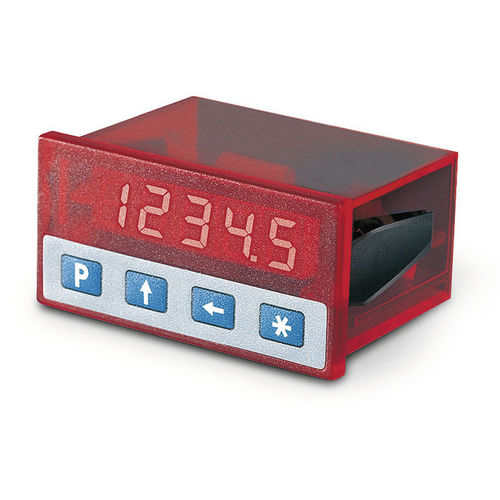

Electronic display MA506
incremental, LED display, display accuracy 10 μm
Profile MA506:
Display accuracy max. 10 μm
Repeat accuracy max. ±0.01 mm
Incremental measurement and reset function
Direct reference/offset value input
Reference input
Works with sensor MS500
Mechanical data
Feature - Technical data - Additional information
Housing design - built-in housing, plastic (transparent red) - switchboard cutout 68+0-7 x 3340-6 IEC 61554
Electrical data - -
Feature - Technical data - Additional information
Operating voltage - 24 V DC ±20 % -
Current consumption - <60 mA - at 24 V DC
Display/display range - S-digit, LED 7-segment, 10 mm height red - -99999 ... 99999
Type of connection - screw terminal - 3-pole (supply)
- mini-DIN - 6-pole, 1x Socket (MS500 sensor)
System data Feature - Technical data - Additional information
Resolution - 0.01, 0.05, 0.1,1 mm - programmable angle display
- 0.001, 0.01 inch -
System accuracy - ±(0.1 + 0.01 x L) mm, L in m - atTu = 20=C
Repeat accuracy - ±0.01 mm - ±1 digit
Travel speed - *5 nVs -
Ambient conditions - -
Feature - Technical data - Additional information
Ambient température - 0 ... 50 5C -
Storage température - -20 ... 85 =C -
Relative humidity - £95% - condensation inadmissible
EMC - EN 61000-6-2 - interférence résistance / immission
- EN 61000-6-4 - emitted interférence / émission
Protection category - IP40 whole device - EN 60529
- IP60 at the front with switchboard installation - EN 60529
