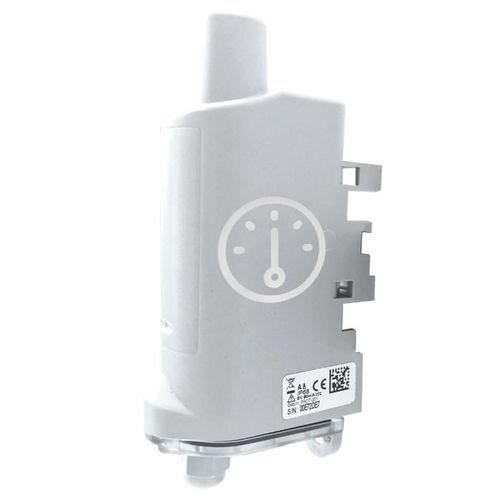

Transmissor sem fios para sensor configurável ARF8230 series

de baixa potênciaprogramávelde pulsos

Visão geral do produto
O sensor PULSE lê e analisa dados de consumo de contadores de água, eletricidade ou calor e conta ciclos de equipamentos para apoiar o planeamento da manutenção. É uma interface sem fios projetada para ligação simples a contadores ou a qualquer equipamento com saída por impulsos.

Destaques do sensor IoT

• 2 entradas de impulsos configuráveis (contacto seco, REED, S0, colector aberto)
• Autonomia de bateria superior a 15 anos consoante versão e configuração
• Deteção de fraude e fugas
• Monitorização de caudal para contadores
• Transmissão de dados periódica e/ou por evento
• Registo de dados para otimizar autonomia
• Configuração local (USB-C) e remota
• Compatível com KARE+
• Versões disponíveis: LoRaWAN (EU863-870, US902-928, AU915-928, AS923-1), Sigfox (RC1/RC2/RC4), NB‑IoT / LTE‑M
• Versão 6 fios e opção ATEX disponíveis

Funcionalidades do sensor PULSE

• Conecta dois contadores de 3 fios ou um contador de 5 fios (variante 6 fios)
• Transmissão periódica de índices de contador ou ciclos de equipamento, com registo opcional de valores
• Alarmes e transmissões por evento para limites de caudal (alto/baixo) e deteção de fugas
• Redundância configurável do número de repetições por frame
• Entrada de fraude por via para detetar mudanças de estado
• Configuração local via USB-C e remota via rede (periodicidade, modos de transmissão, limiares)
• Alertas de erro de produto, erro de configuração e bateria fraca
• Teste de deteção de impulsos na arranque (LoRaWAN); tempo de aquisição programável e sincronização automática diária do relógio interno (LoRaWAN)

O que o sensor executa

• Alertar: disparar alarmes em caso de fraude, excesso de limites ou deteção de fugas
• Monitorizar: reportar periodicamente leituras de contadores de água, eletricidade e calor (transmissão de índices, monitorização de caudal min/max)
• Contar: contar ciclos de equipamentos para antecipar manutenção

Referências / variantes disponíveis

• ARF8230ARA - PULSE LoRaWAN EU863-870
• ARF8230CRA - PULSE Sigfox RC1
• ARF8230ARA-CBL2 - PULSE CBL LoRaWAN EU863-870 (6 fios)
• ARF8230CRA-CBL2 - PULSE CBL Sigfox RC1 (6 fios)
• ARF8230BRA - PULSE LoRaWAN US902-928
• ARF8230DRA - PULSE Sigfox RC2
• ARF8230JRA - PULSE LoRaWAN AS923-92
• ARF8230IRA - PULSE LoRaWAN AU915-928
• ARF8230KRA - PULSE Sigfox RC4

Certificações & regulamentação
Variantes EU: Diretiva 2014/53/EU (RED); EUA: FCC Title 47 CFR Part 15; Canadá: RSS-247; AS/NZS 4268 conforme aplicável.

Especificações técnicas

• Entradas: 2 entradas de impulsos configuráveis (contacto seco, REED, S0, colector aberto)
• Contadores conectáveis: dois de 3 fios ou um de 5 fios (variante 6 fios disponível)
• Dimensões: 132 x 62 x 34 mm
• Peso: 103 g
• Gaveta: IP68
• Fixação: rail DIN, tubo, parede, braçadeira
• Condições de funcionamento: -25°C a +70°C; 0–85% HR (sem condensação)
• Alimentação: bateria substituível 4000 mAh; autonomia depende do perfil (ex.: LoRaWAN SF7/SF10/SF12 >15 anos; Sigfox RC1 ~7,3 anos no perfil exemplo)
• Modos de dados: transmissão periódica, acionada por eventos, registo (até 23 amostras por frame)
• Redundância: repetições configuráveis por frame
• Configuração: USB-C local e configuração remota via rede
• Alertas: deteção de fraude, fuga e limites de caudal, erro produto/configuração, bateria fraca
• Tempo & aquisição: teste de deteção na arranque (LoRaWAN), tempo de aquisição programável, sincronização diária automática do relógio interno (LoRaWAN)
• Conectividade: LoRaWAN, Sigfox, NB‑IoT / LTE‑M; compatível com KARE+
• Opção ATEX: variante certificada com conectores Binder ou Gazpar
• Decodificação: suporte através de ferramentas CODEC fornecidas
