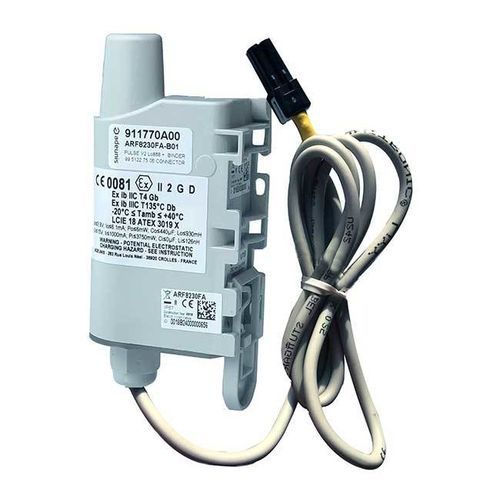

Medidor de gás IoT ARF8230FA-B02

Visão geral do produto
Sensor IoT ATEX PULSE pré-cabeado com conector GAZPAR fêmea de 2 pinos para leitura de pulsos de contadores de gás. Projetado para transmissão periódica de índice, monitoramento de fluxo e deteção de fugas/fraude em aplicações industriais e de serviços públicos.

Destaques DO SENSOR IOT

• Pré-cabeado com conector GAZPAR (2 pinos, cabo de 1 m)
• Monitoramento periódico de índice e fluxo (min/max)
• Detecção de fugas e fraude com alertas configuráveis
• Configuração local ou remota
• Alimentado por bateria soldada
• Transmissões com carimbo temporal (LoRaWAN)
• Teste de rede na inicialização

Produto ATEX (zonas de utilização)

• Gás & vapor
  • Zona 1: proximidade imediata da área sensível
  • Grupo IIC: gases e vapores de hidrogénio, acetileno …
• Poeira
  • Zona 21: proximidade imediata da área sensível

O que o sensor conectado faz

• Monitorizar: ler e transmitir periodicamente o índice do contador; monitorizar caudais (min/max)
• Alertar: disparar alarmes quando os limites de caudal são ultrapassados ou quando é detetada uma fuga (lógica AND/OR)

Características do sensor

• Modos periódicos com histórico opcional
• Redundância de dados e quadro de vida configurável
• Carimbo temporal e teste de rede LoRaWAN na arranque
• Personalização da fase de join para provisionamento de rede
• Alertas para erro de produto, erro de configuração e bateria fraca
• Indutância do cabo < 0.004 mH; capacitância do cabo < 0.00012 µF

Especificações gerais

• Dimensões: 105 x 50 x 27 mm
• Peso: 70 g
• Enclosure: IP67
• Sistema de fixação integrado: trilho DIN, tubo, montagem em parede, flange
• Temperatura de funcionamento: -20°C a +40°C
• Bateria soldada (não substituível pelo utilizador)

Conector Gazpar

• Conector GAZPAR fêmea de 2 pinos
• Comprimento do cabo: 1 m
• Indutância do cabo < 0.004 mH
• Capacitância do cabo < 0.00012 µF

Especificações PULSE ATEX

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Temperatura ambiente: -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Certificações & conformidade

• LoRaWAN EU863-870
• Directiva 2014/53/UE (RED)

Autonomia esperada

• 1 transmissão de índice por hora (24 frames/dia), 500 pulsos/dia com pull-up ativado
• LoRaWAN EU863-870: SF7 > 10 anos; SF12: 7 anos

Versões disponíveis

• Sensor disponível em variantes prontas para contador de gás (opções de conector GAZPAR como conector binder e interface de impulso PULSE ATEX)

Especificações técnicas

• Produto: sensor IoT ATEX PULSE combinado com conector GAZPAR
• Conector: GAZPAR 2 pinos fêmea, cabo 1 m
• Classe de proteção: IP67
• Dimensões: 105 x 50 x 27 mm
• Peso: 70 g
• Temperatura de operação: -20°C a +40°C
• Classificação ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Limites eléctricos: Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Rádio: LoRaWAN EU863-870
• Bateria: soldada (não substituível)
• Funções: transmissão periódica de índice, monitorização de fluxo, deteção de fugas/fraude, alertas de limite, configuração local/remota, carimbo temporal, teste de rede na arranque
