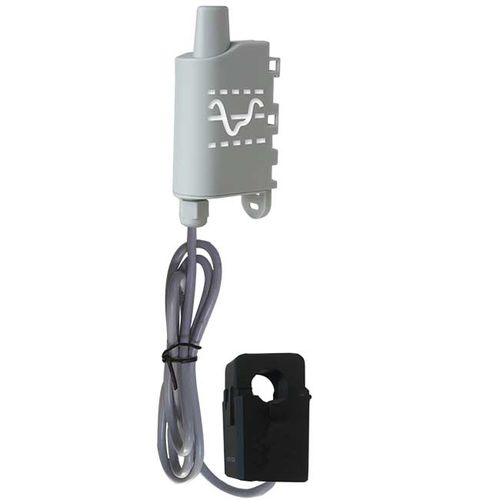

Sensor de corrente toroidal ARF819 series

para trilho DINCA4–20 mA

Visão geral do produto
O CURRENT SENSOR é um dispositivo LoRaWAN pronto para uso que combina o transmissor ANALOG e um transdutor de corrente (50 A, 100 A ou 500 A) para medir corrente CA e transmitir valores via LPWAN para monitoramento e análise.

Destaques

• 2 entradas analógicas configuráveis independentemente como 0-10 V ou 4-20 mA
• 2 entradas digitais de contacto seco associadas aos canais analógicos
• Transmissão de dados: periódica e/ou por evento (LoRaWAN EU863-870)
• Alimentado por bateria substituível de 2600 mAh
• Grau de proteção IP67 para uso industrial/externo
• Compatível com gestão de dispositivos Adeunis (KARE)

O que o sensor conectado faz

• Monitoriza produção de energia e instalações através da medição de corrente
• Acompanha e analisa consumos para manutenção preventiva e relatórios

Funções de alerta / alarme
E/OU Dispara alarmes quando:

• os limites de corrente configurados (alto e/ou baixo) são excedidos
• ocorre um evento numa das 2 entradas de contacto seco

Especificações técnicas

• 2 entradas analógicas configuráveis 0-10 V ou 4-20 mA
• 2 entradas digitais de contacto seco associadas às entradas analógicas
• Configuração local e remota via rede
• Modos de transmissão: periódica e/ou por evento
• Alertas: erro de produto, erro de configuração, bateria fraca

Especificações gerais

• Peso: 70 g (bateria incluída)
• Dimensões: 105 x 50 x 27 mm
• Invólucro: IP67, EMERGE™ PC 8731HH resina cinzenta (caixa), EMERGE™ PC 8430-15 resina transparente (base)
• Montagem: trilho DIN, tubo, parede, abraçadeira
• Alimentação: bateria substituível 2600 mAh
• Condições recomendadas de operação: -25°C a +70°C (versão bateria); 0–85% HR sem condensação

Características do transdutor de corrente

• Temperatura de operação: -25°C a +60°C
• Resistência ao fogo: UL94-V0
• Versões disponíveis: 50 A, 100 A, 500 A
• Precisão: ±2%
• Comprimento aproximado do cabo: 70 cm
• Diâmetro do cabo por versão: 50 A = 10 mm; 100 A = 16 mm; 500 A = 36 mm

Especificações técnicas adicionais

• Período mínimo de varredura: 30 segundos
• Registro de dados: até 24 amostras por frame
• Frame de vida configurável e carimbo temporal EPOCH 2013 (opcional)
• Teste de rede na inicialização (LEDs); fase de join personalizável; reinício de join remoto
• Acessibilidade e redundância dos dados

Zona de operação
LoRaWAN EU863-870

Duração estimada da bateria (exemplos)
Condições: 2 entradas ativas e configuradas como 0-10 V.
Para 1 varredura a cada 5 min e 1 transmissão a cada 30 min:

• SF7: >15 anos
• SF12: ≈5 anos

Para 1 varredura a cada 10 min e 1 transmissão a cada 60 min:

• SF7: >15 anos
• SF12: ≈9.1 anos

Certificação
Diretiva 2014/53/UE (RED)

Referências de produto

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Características técnicas (excerto)

• Nome do produto: CURRENT SENSOR
• Brand: Adeunis
• Composição do modelo: transmissor ANALOG + transdutor de corrente (50 A / 100 A / 500 A)
• Entradas analógicas: 2, configuráveis 0-10 V ou 4-20 mA
• Entradas digitais: 2 entradas de contacto seco associadas
• Transmissão: periódica e/ou por evento (LoRaWAN EU863-870)
• Grau de protecção: IP67
• Bateria: substituível 2600 mAh
• Peso: 70 g; Dimensões: 105 x 50 x 27 mm
• Temperatura do transdutor: -25°C a +60°C; precisão ±2%
• Montagem: trilho DIN, tubo, parede, abraçadeira
• Período mínimo: 30 s; Registo: até 24 amostras por frame
• Timestamp: EPOCH 2013 (opcional)
• Certificações: RED 2014/53/EU
