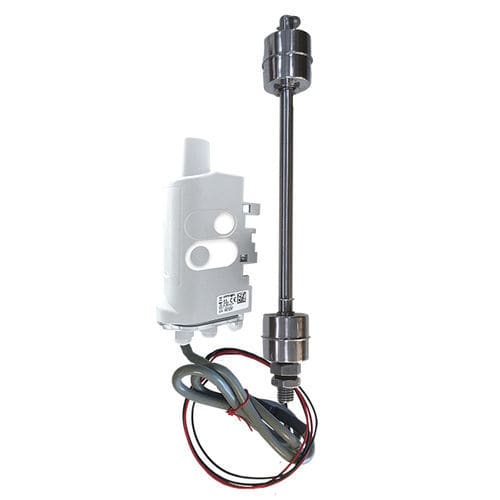

Sensor de nível de boia ARF817 series

para líquidospara líquidosLoRaWAN

Visão geral

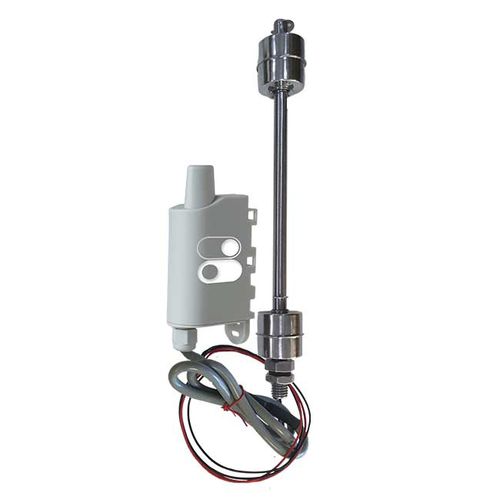

O sensor de nível duplo é um produto pronto a usar que permite a deteção de dois níveis de fluido. O pacote é composto por um transceptor com contactos secos (DRY CONTACTS) e uma sonda de nível duplo. Estão definidos parâmetros predefinidos para simplificar a instalação pelo utilizador.

Destaques do sensor IoT

• 4 entradas/saídas configuráveis:
  • Controlar uma saída com base na alteração do estado de uma entrada
  • Controlo remoto e quase em tempo real da saída – LoRaWAN Classe C
  • Registar o tempo passado num determinado estado
• Mais de 15 anos de autonomia (dependendo da versão e configuração)
• Configuração local e remota
• Modos de transmissão: periódico e/ou acionado por evento
• Compatível com KARE
• Versões disponíveis: LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1; Sigfox: RC1 / RC2 / RC4

Que ações realiza o sensor conectado?

• Alerta: Alerta em eventos – avisar quando o nível sobe ou desce, antecipar um transbordo, prevenir o esvaziamento do depósito.
• Monitorizar: Contar o número de alterações de estado, avaliar o tempo passado num estado dado.

Características do sensor de nível duplo

• Quatro entradas/saídas digitais configuráveis
• LoRaWAN Classe C (com alimentação externa)
• Transmissão periódica e/ou baseada em eventos
• Ciclo de vida configurável
• Alertas: erro de produto, erro de configuração e bateria fraca
• Intervalo de temperatura de funcionamento (transceptor): -25°C a +70°C
• Bateria substituível
• Sistema de fixação integrado: calha DIN, tubo, montagem na parede, abraçadeira
• Configuração:
  • Local, via porta USB
  • Remota, via rede, permitindo escolher modos de transmissão, periodicidade e tipo de interface (entrada/saída)
• Certificações: Diretiva 2014/53/UE (RED); EUA: FCC - Title 47 CFR Part 15; Canadá: RSS-247 Issue 2; AS/NZS 4268

Especificações da sonda de nível duplo

• Intervalo de temperatura de funcionamento (sonda): até 120°C
• Dimensões: 215 mm total / 200 mm corpo do flutuador
• Caixa: aço inoxidável 304
• Comprimento do cabo: cerca de 1 m
• Pressão de operação: 1 MPa
• Pressão máxima: 5 MPa

Áreas / versões rádio suportadas

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

Posição do sensor

• Num tanque
• Numa boquilha de evacuação

Números de peça (referências de produto)

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

Documentação técnica

• Folhas de especificações disponíveis para as versões LoRaWAN e Sigfox

Especificações técnicas

• Tipo de produto: Sensor de líquido de nível duplo com transceptor DRY CONTACTS
• Composição do pacote: transceptor dry contacts + sonda de nível duplo
• Entradas/Saídas: 4 entradas/saídas digitais configuráveis
• Transmissão: LoRaWAN (múltiplas bandas regionais) e Sigfox (RC1/RC2/RC4)
• Modos de transmissão: periódico e/ou acionado por evento
• Alimentação / Autonomia: bateria substituível; mais de 15 anos dependendo da versão e configuração
• Temperatura de funcionamento (transceptor): -25°C a +70°C
• Temperatura de funcionamento (sonda): até 120°C
• Dimensões da sonda: 215 mm total / 200 mm corpo do flutuador
• Caixa da sonda: aço inoxidável 304
• Cabo da sonda: ~1 m
• Pressão da sonda: operacional 1 MPa; máximo 5 MPa
• Fixação: calha DIN, tubo, montagem na parede, abraçadeira
• Configuração: local via USB; remota via rede (modos de transmissão, periodicidade, comportamento E/S)
• Alertas: erro de produto, erro de configuração, bateria fraca, mudança de nível
• Normas & certificações: RED 2014/53/EU; FCC 47 CFR Part 15; Canada RSS-247 Issue 2; AS/NZS 4268
• Números de peça: ver lista de variantes regionais (LoRaWAN e Sigfox)
