Contador de pulsos PULSE ATEX

eletrônicoLoRaWANIP67

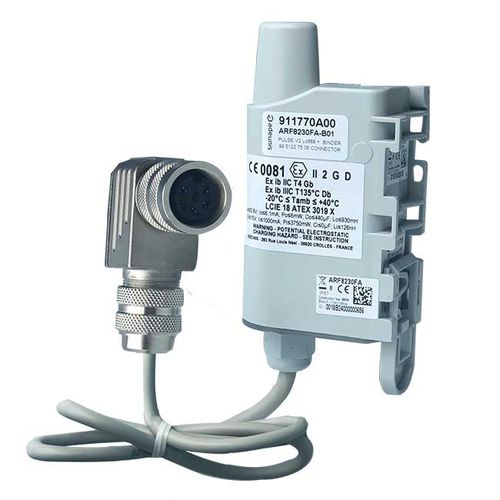

Visão geral Solução que combina o sensor PULSE ATEX com conector Binder pré-cabeado para ler impulsos de contadores de gás, permitindo monitorização remota e gestão de energia. Projetado para ambientes ATEX e compatível com LoRaWAN EU863-870 para instalação em campo.

Destaques

• Pré-cabeado para conexão direta ao contador via conector Binder
• Alimentado por bateria com emissões periódicas ou por alarme
• Deteção de fraude e fugas de gás
• Monitorização de caudal (min/máx)
• Configuração local e remota (LoRaWAN)
• Registo de dados e redundância para continuidade de serviço
• Timestamp e teste de rede à partida
• Versões disponíveis: PULSE ATEX; versão com conector Gazpar

Zonas ATEX

• Gás e vapores:
  • Zona 1: proximidade imediata à área sensível
  • Grupo IIC: hidrogénio, acetileno e gases similares
• Pó:
  • Zona 21: proximidade imediata à área sensível

Funções do sensor

• Monitorizar: transmissão periódica do índice do contador e monitorização contínua do caudal (min/máx)
• Alertar: disparo de alarmes (AND/OR) quando limites de caudal são excedidos ou em deteção de fuga
• Parâmetros de relatório e alerta configuráveis para corresponder à política de medição

Versões prontas para contadores de gás

• PULSE ATEX (LoRaWAN EU863-870 disponível)
• Versão com conector Gazpar

Especificações técnicas

• Características do sensor: modos periódicos com/sem registo; redundância; timestamp; teste de rede à partida; fase de join personalizável; lifeframe configurável; alertas por erro de produto, erro de configuração, bateria fraca
• Geral: dimensões 105 x 50 x 27 mm; peso 70 g; caixa IP67 (IP68 a pedido); fixação integrada: trilho DIN, tubo, parede, flange; temperatura de operação -20°C a +40°C; bateria soldada; norma: Diretiva 2014/53/UE (RED)
• Conector Binder: IP67; conector angular fêmea; DIN 6 pinos; certificação UL; indutância do cabo < 0.004 mH; capacitância do cabo < 0.00012 µF
• PULSE ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db; -20°C < Tamb < +40°C; limites intrínsecos: Uo ≤ 3.9V; Io ≤ 6.1mA; Po ≤ 6mW; Co ≤ 440µF; Lo ≤ 930mH; Ui ≤ 15V; Ii ≤ 1000mA; Pi ≤ 3750mW; Ci = 0µF; Li = 126nH
• Rádio / área de operação: LoRaWAN EU863-870
• Autonomia exemplo: 1 transmissão de índice/hora (24 frames/dia), 500 pulsos/dia com pull-up activo; SF7 > 10 anos; SF12 ≈ 7 anos
• Número de peça (exemplo): ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Certificações: Diretiva 2014/53/UE (RED)
