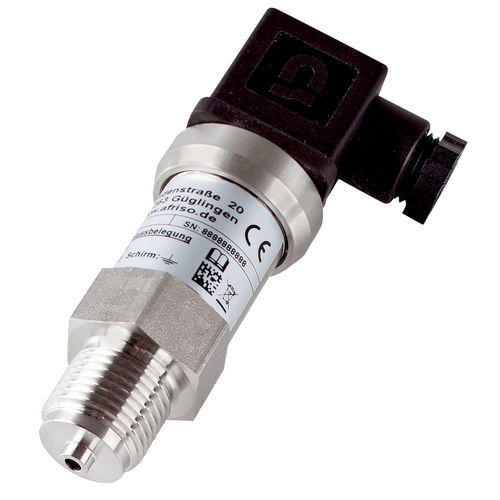

Transdutor de pressão relativa DMU 03

absolutade silíciode 2 fios

Para gamas de baixa pressão Versões para pressão relativa e pressão absoluta Excelente estabilidade a longo prazo Versão Ex (opcional) Opção SIL 2 Aplicações Para a medição eletrónica de pressão na engenharia mecânica e de instalações, bem como em aplicações de engenharia de processos. Com diafragma de descarga, os transdutores de pressão também são adequados para utilização com meios viscosos e altamente viscosos. Descrição Os transdutores de pressão convertem a pressão física num sinal elétrico proporcional à pressão. A DMU 03 está equipada com uma célula de medição de silício piezo-resistivo cheia de óleo. A DMU 03 possui um nível de integridade de segurança SIL 2 (IEC 61508/61511). Dados técnicos Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) Gama de medição Ver tabela de encomendas Caraterísticas dinâmicas Tempo de resposta: ≤ 10 ms Ligação ao processo G½B EN 837-1/7.3 G½B DIN 3852 tipo E M20 x 1,5 fêmea Sinal de saída 2 fios, 4-20 mA Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corrente < 25 mA Proteção eléctrica À prova de curto-circuito e protegida contra inversão de polaridade Ligação eléctrica Conector e caixa de junção de acordo com a norma ISO 4400 (DIN 43650-A) Grau de proteção IP 65 (EN 60529) Conformidade CE Diretiva EMC 2014/30/UE Diretiva RoHS 2011/65/UE Diretiva relativa a equipamentos sob pressão 2014/68/UE
