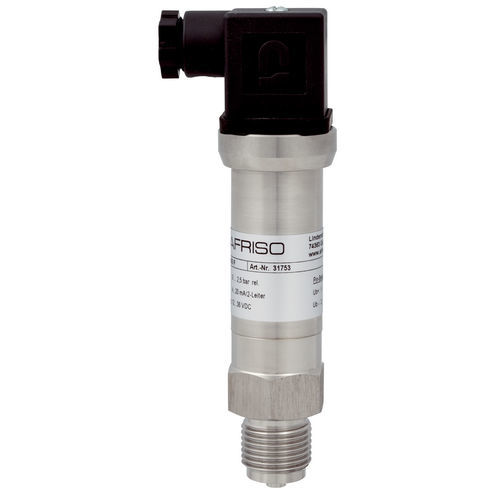

Transdutor de pressão relativa DMU 05 P

de silíciopiezorresistivo4–20 mA

Versão de precisão com excelente desempenho de medição Para aplicações que requerem uma exatidão de medição superior e estabilidade a longo prazo Opções: Versão ATEX ou interface RS 232 Aplicações Para a medição eletrónica da pressão em aplicações que requerem uma elevada precisão de medição e estabilidade a longo prazo, tais como engenharia de processos, tratamento de água, aplicações laboratoriais, bem como medições do consumo de gás e energia térmica. Descrição Os transdutores de pressão convertem a pressão física num sinal elétrico proporcional à pressão. A DMU 05 P está equipada com uma célula de medição de silício piezo-resistivo cheia de óleo. Os transdutores de pressão inteligentes DMU 05 P estão equipados com uma eletrónica de amplificação digital (microprocessador e conversor A/D de 16 bits). O DMU 05 P compensa ativamente os desvios específicos do sensor (não linearidade e erro de temperatura), permitindo caraterísticas de medição superiores. A DMU 05 P também pode ser fornecida com o opcional digital RS 485 Modbus RTU para ajuste de offset, faixa e amortecimento. Dados técnicos Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) Gama de medição Ver tabela de encomendas Caraterísticas dinâmicas Tempo de resposta: < 5 ms Ligação ao processo G½B EN 837-1/7.3 G½B DIN 3852 tipo E com membrana saliente Material Caixa: Aço inoxidável 316 L Ligação de pressão: Aço inoxidável 316 L Membrana: Aço inoxidável 316 L Vedação: FKM (Viton) Líquido de transmissão de pressão Óleo de silicone Tensão de alimentação DC 12 - 36 V Sinal de saída 2-fios, 0/4-20 mA Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corrente < 25 mA Proteção eléctrica
