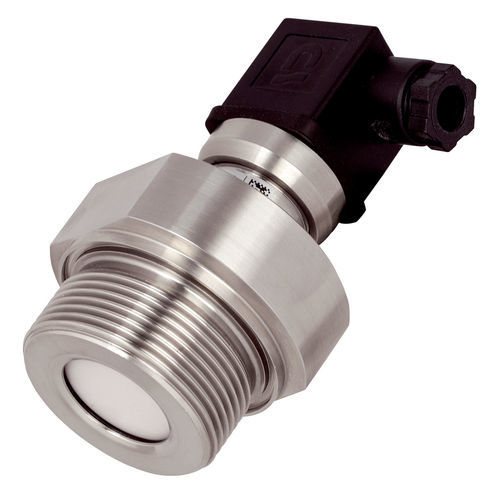

Transdutor de pressão relativa HydroFox® DMU 07

cerâmico4–20 mAde 2 fios

Membrana de lavagem Sem líquido de transmissão Sensor cerâmico mecanicamente insensível Pequeno erro de temperatura Alta segurança contra sobrepressão Aplicações Para a medição eletrónica e contínua do nível de líquidos e para a medição da pressão de líquidos e gases na construção de instalações. Descrição Os transdutores de pressão convertem a pressão física num sinal elétrico proporcional à pressão. O HydroFox® DMU 07 utiliza uma célula de medição cerâmica de capacitância. Opções Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) Gama de medição Ver tabela de encomendas Banda de erro de temperatura ≤ 0,1 % FSO/10 K Na gama compensada -20/+80 °C Caraterísticas dinâmicas Tempo de resposta: ≤ 200 ms Ligação ao processo G1½B com diafragma embutido Material Caixa: Aço inoxidável 316 L Ligação de pressão: Aço inoxidável 316 L Membrana: Cerâmica (Al2O3 96 %) Vedação: FKM (Viton) Tensão de alimentação DC 9 - 32 V Sinal de saída 2-fios, 4-20 mA Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corrente < 21 mA Proteção eléctrica À prova de curto-circuito e protegido contra inversão de polaridade Ligação eléctrica Conector e caixa de junção de acordo com a norma ISO 4400 (DIN 43650-A) Grau de proteção IP 65 (EN 60529) Conformidade CE Diretiva EMC 2014/30/UE Diretiva RoHS 2011/65/UE Diretiva relativa a equipamentos sob pressão 2014/68/UE
