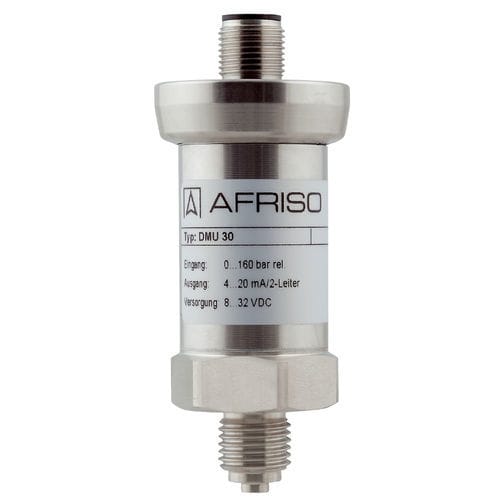

Transdutor de pressão 4–20 mA DMU 30

de 2 fiosconector M1232 Vcc

Adequado para sobrecargas elevadas Insensível a picos de pressão Versão Ex (opcional) Aplicações Para a medição eletrónica da pressão em máquinas e sistemas com gases técnicos (por exemplo, oxigénio, isentos de óleo, isentos de gordura) e para utilização em aplicações com hidrogénio. Descrição Os transdutores de pressão convertem a pressão física num sinal elétrico proporcional à pressão. O DMU 30 está equipado com uma célula de medição em aço inoxidável soldado. Dados técnicos Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) Gama de medição Ver tabela de encomendas Banda de erro de temperatura ≤ ± 0,2 % FSO/10 K Na gama compensada -25/+85 °C Caraterísticas dinâmicas Tempo de resposta: ≤ 10 ms Ligação ao processo G¼B (EN 837-1/7.3) G½B (EN 837-1/7.3) ¼-18 NPT Material Caixa: Aço inoxidável 316 L Ligação de pressão: Aço inoxidável 316 L Membrana: Aço inoxidável 316 L Vedação: Sem (soldada) Grau de limpeza: Versão sem óleo e sem massa lubrificante, segundo a norma ISO 15001 Partículas residuais: Nenhuma partícula > 100 µm (com referência a 10 dm2) Gordura residual: Teor de gordura residual < 0,2 mg/dm2 Tensão de alimentação Versão standard: DC 8 - 32 V Versão Ex: DC 10 - 28 V Sinal de saída 4-20 mA, 2 fios Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corrente < 25 mA Proteção eléctrica À prova de curto-circuito e protegida contra inversão de polaridade Ligação eléctrica M12 x 1, 4 pinos, Saída de cabo com cabo PVC Grau de proteção IP 67 (EN 60529) Conformidade CE Diretiva EMC 2014/30/UE Diretiva RoHS 2011/65/UE Diretiva relativa a equipamentos sob pressão 2014/68/UE
