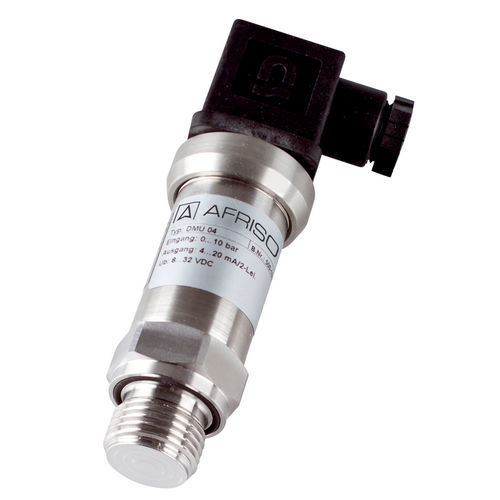

Transdutor de pressão de silício DMU 04

4–20 mAde 2 fiosG 1/2

DMU 04 CP/MR para processos higiénicos Pequeno erro de temperatura Opções: Ex, caixa de campo ou versão para altas temperaturas (até 300 °C) e SIL 2 Aplicações Para aplicações que requerem ligações de processo, materiais ou processamento higiénicos, especialmente aplicações de tecnologia alimentar, farmacêutica e biotecnológica. Descrição Os transdutores de pressão convertem a pressão física num sinal elétrico proporcional à pressão. A DMU 4 está equipada com uma célula de medição de silício piezo-resistivo cheia de óleo. A DMU 04 tem um nível de integridade de segurança SIL 2 (IEC 61508/61511). Dados técnicos Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) Gama de medição Ver tabela de encomendas Caraterísticas dinâmicas Tempo de resposta: ≤ 10 ms Ligação ao processo G½B DIN 3852 tipo E com membrana embutida G1B DIN 3852 tipo E com membrana nivelada Abraçadeira 1" ISO 2852 Ligação cónica para produtos lácteos DN 25 DIN 11851 Material Corpo: Aço inoxidável 316 L Ligação de pressão: Aço inoxidável 316 L Membrana: Aço inoxidável 316 L Tensão de alimentação DC 8 - 32 V Sinal de saída 2-fios, 4-20 mA Carga RMax = [(UB - UBMin)/0,02 A] Ω Entrada de corrente < 25 mA Proteção eléctrica À prova de curto-circuito e protegida contra inversão de polaridade Ligação eléctrica Conector e caixa de junção de acordo com a norma ISO 4400 (DIN 43650-A) Grau de proteção IP 65 (EN 60529) Conformidade CE Diretiva EMC 2014/30/UE Diretiva RoHS 2011/65/UE Diretiva relativa a equipamentos sob pressão 2014/68/UE Opções Outras ligações de processo Outras ligações eléctricas Caixa de campo (aço inoxidável 303) Versão para altas temperaturas até 300 °C Maior precisão
