Envasadora semiautomática

de garrafasde potespara galões

Visão geral
LSG enche galões, garrafas e recipientes equivalentes de 1 a 30 litros por peso, um de cada vez. É uma máquina semiautomática Plug & Fill com bocal fixo, resolução típica ±5 g e capacidade até 150 recipientes/hora (25 L). O operador coloca o recipiente vazio na plataforma de pesagem, alinha-o sob o bocal e inicia o ciclo; a máquina faz a tara automaticamente, dosa até o peso líquido e pára.

É esta a máquina de que precisa?
Recomendada quando recipientes individuais abaixo de 30 litros são enchidos um a um com carga/descarga manual. Não adequada para tambores ou IBC (outros modelos cobrem esses formatos) nem para operações em linha totalmente automáticas e de alto rendimento com múltiplas estações.

Como funciona

• Selecionar receita de enchimento e peso líquido no painel do operador.
• Ajustar a altura de enchimento ao formato do recipiente sem ferramentas.
• Colocar o recipiente vazio na plataforma de pesagem.
• Alinhar a abertura do recipiente com o bocal.
• Ao iniciar, o sistema faz a tara automaticamente e enche até o peso líquido.
• Retirar o recipiente cheio e colocar o seguinte.

Modos de enchimento
Duas montagens de enchimento disponíveis (selecionadas à encomenda): sob a boca ou por imersão. Ambas em aço inoxidável (estrutura AISI 304, bocal AISI 316L de série) com materiais alternativos para produtos exigentes.

Enchimento sob a boca
Normalmente usado para produtos não espumantes e não inflamáveis (incluindo densos e viscosos). O bocal desce apenas dentro do recipiente e enche a partir dessa posição; esta montagem enche apenas sob a boca.

Enchimento por imersão
Usado para produtos espumantes ou inflamáveis. O bocal desce até ao fundo do recipiente; a receita seleciona um dos três comportamentos de enchimento:

• Subindo com o produto: o bocal abre no fundo e sobe à medida que o recipiente enche, mantendo-se na superfície do produto até ao topo.
• Desde o fundo: o bocal permanece na posição mais baixa durante todo o enchimento (para produtos extremamente espumantes).
• Sob a boca: o bocal entra pouco além da boca e enche a partir daí (modo equivalente ao sob a boca).

Arquitetura da máquina

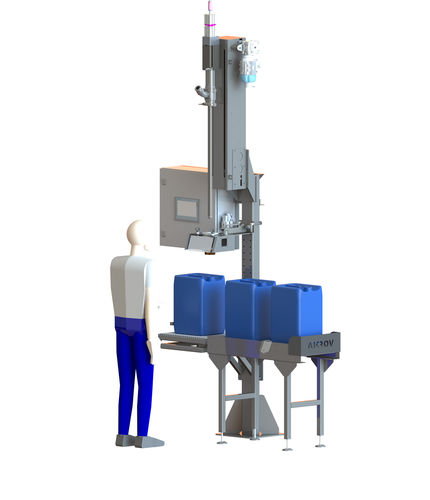

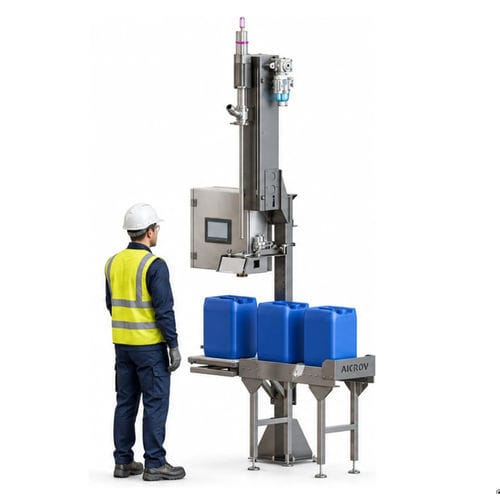

Estrutura autoportante com coluna que suporta a cabeça de enchimento, o grupo de dosagem e a atuação. O bocal permanece fixo enquanto o recipiente é colocado na plataforma plana de pesagem. O terminal de pesagem está integrado no controlo para que o peso governe diretamente o ciclo. Um dispositivo de centralização rápida está disponível como acessório para formatos repetitivos.

Enchimento com gás inerte (opcional)
Disponível como acessório para encher sob atmosfera inerte. O bocal incorpora um canal de gás controlado por uma electroválvula no armário de comando; o tempo e a fase do gás são parâmetros de receita (antes da abertura, durante o enchimento, após atingir o alvo, ou combinações). O azoto é habitual mas a seleção do gás depende do produto. Também é possível inertização por sobrepressão no enchape.

AiCROVFill®
AiCROVFill® é o ecossistema de controlo de enchimento concebido para operação precisa e repetível em produtos exigentes. Funções principais:

• Controlo de desalinhamento: o bocal regressa à posição superior se encontrar resistência e aguarda o realinhamento do operador.
• Controlo do peso final e recarga: após atingir o peso nominal, o sistema vigia o peso estabilizado e reabre para completar se necessário.
• Compensação para lança submersa: o controlo compensa o volume deslocado para que o peso líquido seja correcto após a extração da lança.
• Compensação automática para queda de produto após fecho da válvula: valor fixo ou aprendizagem ao longo de recipientes.
• Operação baseada em receitas: parâmetros guardados por produto e formato para trocas repetíveis.

Componentes industriais standard
A máquina utiliza componentes industriais de marcas globais para controlo, pneumática, sensores e pesagem; sem electrónica proprietária na cadeia de controlo. Isto facilita a obtenção local de peças sobressalentes e a manutenção.

Segurança e conformidade
Concebida e fabricada na Europa conforme à legislação de máquinas europeia; fornecida com marcação CE por defeito. Projeto conforme a normas harmonizadas (avaliação de riscos EN ISO 12100; partes de segurança EN ISO 13849-1; equipamento elétrico EN 60204-1; paragem de emergência EN ISO 13850). Principais medidas de segurança:

• Paragem de emergência — corta alimentação elétrica e pressão pneumática simultaneamente; reinício manual.
• Bloqueio passivo do bocal — o bocal não pode abrir sem pressão pneumática; perda de ar ou energia para a máquina com o bocal fechado.
• Comportamento seguro em falha — sem movimentos residuais nem fluxo de produto.
• Versões para atmosferas explosivas (ATEX, IECEx, NEC) disponíveis conforme certificação.

Especificações técnicas

• Tipo: Semiautomática, enchimento gravimétrico
• Série: Plug & Fill
• Recipientes: Galões, garrafas e equivalentes, 1 a 30 litros
• Produção: até 150 recipientes/hora (25 L)
• Precisão de enchimento: ±0,1 % do peso nominal (a confirmar)
• Resolução da balança: ±5 g
• Inertização: disponível como acessório
• Conjunto de enchimento: sob a boca ou por imersão (a imersão também permite encher sob a boca ou desde o fundo conforme receita)
• Ajuste de altura: 550 mm, servo
• Alimentação: 240 V, 50–60 Hz, 0,5 kW
• Pressão de ar: 6 bar (outras pressões sob pedido)
• Temperatura de trabalho: −10 °C a +45 °C
• Temperatura do produto: 0 °C a +130 °C
• Ligação do produto: Camlock macho 1½"
• Peso da máquina: 300 kg
• Versão para atmosferas explosivas: disponível
