Envasadora semiautomática LSB

de tamboresde líquidospara tambores

Visão geral

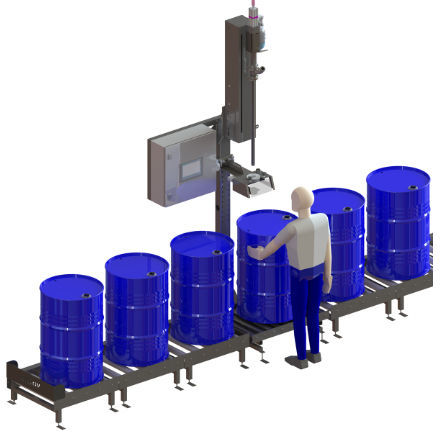

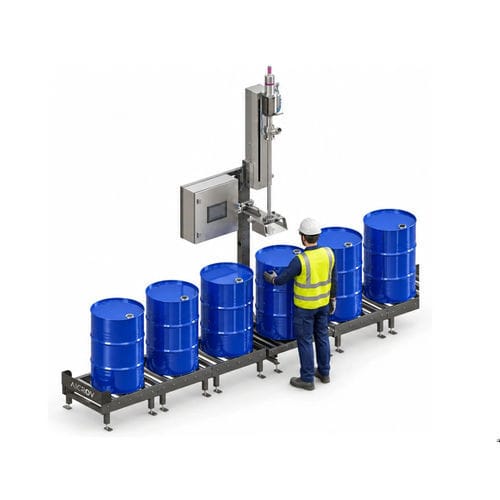

O bocal permanece fixo; o tambor é posicionado numa plataforma plana com rolos livres e girado até que o furo de enchimento esteja sob o bocal. A LSB realiza enchimento gravimétrico por peso líquido de tambores e recipientes equivalentes de 30 a 250 litros, um de cada vez. O operador coloca e gira o tambor, inicia o ciclo e o sistema faz a tara e doseia até o peso líquido selecionado. Este conceito elimina a necessidade de um eixo de posicionamento, movendo o recipiente em vez da cabeça de enchimento.

Quando escolher a LSB

• Sim, se você enche tambores unitários (30–250 L) manuseados por operador e precisa de dosagem gravimétrica por peso líquido.

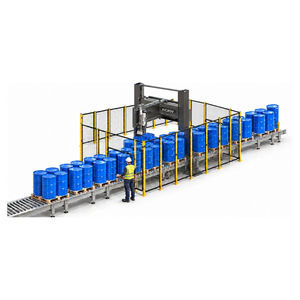

• Não, se os tambores permanecem em paletes e você não deseja descarregá‑los — considere soluções para manuseio em palete ou sistemas inline.

Como funciona

• O operador seleciona a receita de enchimento e o peso líquido no painel de controle.
• A altura de enchimento é ajustada ao formato do recipiente sem ferramentas (ajuste servo).
• O tambor vazio é colocado na plataforma de pesagem com rolos livres.
• O operador gira o tambor até alinhar o furo de enchimento sob o bocal fixo.
• Ao iniciar, o sistema tara automaticamente e doseia até o peso líquido; o tambor cheio é retirado e o próximo é posicionado.

Modos de enchimento
Dois conjuntos de enchimento disponíveis: sob o furo e por imersão. Ambos em aço inox AISI 304 jateado; o bocal padrão é AISI 316L; outros materiais disponíveis conforme o produto.

• Enchimento sob o furo — o bocal desce ligeiramente dentro do furo e enche a partir dessa posição; indicado para produtos não espumantes, não inflamáveis e não explosivos.
• Enchimento por imersão — o bocal alcança o fundo do recipiente. A receita seleciona um dos três modos:
  • Subida com o produto: o bocal abre no fundo e sobe à medida que o nível sobe; o controlo mantém o bocal ao nível do produto.
  • Desde o fundo: o bocal permanece na posição mais baixa durante todo o enchimento (para produtos muito espumantes).
  • Sob o furo: o bocal entra ligeiramente além do furo e enche a partir daí.

Arquitetura da máquina
Uma estrutura autoportante suporta a coluna e a cabeça de enchimento fixa. O terminal de pesagem está integrado no sistema de controlo. A plataforma plana com rolos livres permite girar o tambor sem o levantar, substituindo a cabeça móvel e eliminando um eixo de posicionamento.

Enchimento com gás inerte (opcional)
Um acessório de inertização está disponível: o bocal inclui passagem para o gás e uma solenóide dedicada no quadro de comando controla o fluxo. As fases de inertização (antes da abertura, durante o enchimento, após a massa alvo ou combinações) são parâmetros de receita configuráveis. O bocal é intercambiável sem modificar a estrutura ou a cabeça de enchimento.

AiCROVFill®
AiCROVFill® é o controlo de enchimento gravimétrico para dosagem precisa e repetível. Funções-chave:

• Controlo de desalinhamento — se o bocal encontrar resistência volta à posição superior e aguarda o realinhamento pelo operador.
• Controlo de peso final e complemento — após o peso nominal o sistema monitora o peso assentado e reabre se for necessário completar a dose.
• Compensação para lança submersa — o controlo conhece a posição da lança e compensa o volume deslocado para garantir o peso líquido após extração.
• Compensação automática para produto que cai após corte — o sistema aprende o fluxo residual e ajusta o corte para manter o peso nominal ao longo do tempo.
• Operação baseada em receitas — parâmetros armazenados por produto e formato de recipiente para seleção rápida.

Construída a partir de peças standard
A LSB utiliza componentes industriais (controlo, pneumática, sensores, elementos de pesagem) de marcas distribuídas globalmente; não há eletrónica ou firmware proprietário na cadeia de controlo, facilitando o fornecimento de peças sobressalentes e a manutenção.

Segurança e conformidade
Projetada e fabricada na Europa de acordo com a legislação aplicável de segurança de máquinas; marcação CE como base. Avaliação de risco segundo EN ISO 12100. Partes de controlo relacionadas com segurança conforme EN ISO 13849-1; equipamento elétrico conforme EN 60204-1; paragem de emergência conforme EN ISO 13850. Funcionalidades de segurança:

• Paragem de emergência — corta simultaneamente alimentação elétrica e pressão de ar; reinício manual.
• Bloqueio passivo do bocal — sem pressão pneumática o bocal não pode abrir; perda de ar ou energia para a máquina com o bocal fechado.
• Comportamento seguro em falha — sem movimento residual do bocal, sem fluxo de produto não controlado.
• Versões à prova de explosão disponíveis e certificadas conforme o esquema exigido no local de instalação.

Especificações técnicas

• Tipo: semiautomática, enchimento por pesagem (gravimétrico)
• Série: Plug & Fill
• Recipientes: tambores e equivalentes, 30–250 L
• Rendimento: até 65 tambores/hora (220 L)
• Precisão de enchimento: aprox. ±0,1 % do enchimento nominal (dependente do caso)
• Resolução da balança: ±50 g
• Conjuntos de enchimento: sob o furo ou imersão (imersão também suporta enchimento sob o furo ou desde o fundo)
• Ajuste de altura: 550 mm, servo
• Alimentação: 240 V, 50–60 Hz, 0,5 kW
• Ar: 6 bar (padrão)
• Temperatura de funcionamento: −10 °C a +45 °C
• Temperatura do produto: 0 °C a +130 °C
• Ligação de produto: 1½ in male camlock
• Peso da máquina: 300 kg
• Inertização: acessório opcional
• Versão à prova de explosão: disponível
