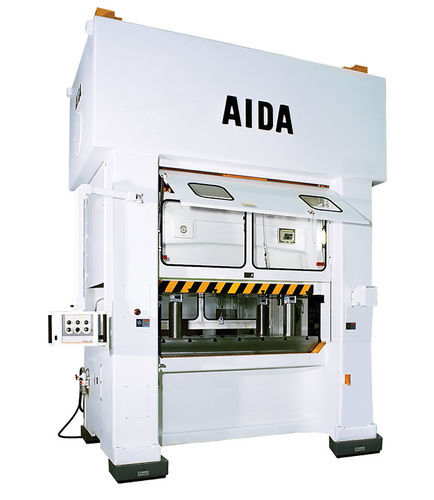

Prensa mecânica PMX-S2 series

de conformaçãode estampagempara chapa

Visão geral
A série PMX-S2 é composta por prensas excêntricas de bancada reta de 2 pontos, de alta precisão e alta rigidez, projetadas para aplicações com matrizes progressivas. Um quadro por tirantes de alta rigidez combinado com rolamentos de folgas mínimas reduz o avanço indesejado, diminui o ruído, mantém a precisão a longo prazo e prolonga a vida útil da matriz. Os centros dos pontos de suspensão do curso são posicionados próximos aos centros dos tirantes, permitindo conformação multiprocesso com pontos de suspensão esquerdo/direito amplamente espaçados e capacidade de carga excêntrica pesada. Contrapesos dinâmicos integrados reduzem vibrações e permitem produção estável em alta velocidade.

Principais características

• Eixos excêntricos forjados montados em um quadro por tirantes com deflexão muito baixa e balanceamento dinâmico do curso e da matriz superior
• Contrapesos dinâmicos integrados para redução de vibrações e operação estável em alta velocidade
• Grande espaçamento entre pontos de suspensão para resistir efetivamente a cargas fora de centro
• Quadro altamente rígido adequado para estampagem progressiva de chapas espessas
• Estrutura simétrica frente-trás e esquerda-direita que mantém alta precisão dinâmica

Especificações principais (selecionadas por modelo)
PMX-S2-2000 — Capacidade (kN): 2000; Curso (mm): 200; Golpes/min (min-1): 50÷120; Altura da matriz (mm): 475; Área do curso (L×F mm): 1550×830; Área do bolster (L×F mm): 1550×950; Peso máx. matriz superior (kg): 1000; Abertura lateral (mm): 850×375
PMX-S2-3000 — Capacidade (kN): 3000; Curso (mm): 200; Golpes/min (min-1): 40÷100; Altura da matriz (mm): 550; Área do curso (L×F mm): 1850×880; Área do bolster (L×F mm): 1850×950; Peso máx. matriz superior (kg): 1000; Abertura lateral (mm): 900×450
PMX-S2-4000 — Capacidade (kN): 4000; Curso (mm): 200; Golpes/min (min-1): 30÷80; Altura da matriz (mm): 650; Área do curso (L×F mm): 2150×1000; Área do bolster (L×F mm): 1850×1000; Peso máx. matriz superior (kg): 1500; Abertura lateral (mm): 1020×450
PMX-S2-5000 — Capacidade (kN): 5000; Curso (mm): 300; Golpes/min (min-1): 30÷60; Altura da matriz (mm): 700; Área do curso (L×F mm): 2450×1200; Área do bolster (L×F mm): 2150×1000; Peso máx. matriz superior (kg): 3000; Abertura lateral (mm): 1220×450
PMX-S2-6000 — Capacidade (kN): 6000; Curso (mm): 250; Golpes/min (min-1): 30÷70; Altura da matriz (mm): 750; Área do curso (L×F mm): 2450×1250; Área do bolster (L×F mm): 2450×1400; Peso máx. matriz superior (kg): 3000; Abertura lateral (mm): 1270×650

Características / especificações técnicas

• Tipo de prensa: prensas excêntricas de bancada reta 2 pontos para aplicações com matrizes progressivas
• Faixa de capacidade: série padrão 2000–6000 kN (disponível até 16000 kN)
• Curso: tipicamente 200 mm (varia por modelo), até 300 mm em certas variantes
• Velocidade de operação: intervalos por modelo de 30 a 120 golpes/min
• Altura da matriz: dependente do modelo, aproximadamente 475–750 mm
• Áreas de curso e bolster: configurações L/R × F/B por modelo (ver especificações)
• Peso máximo da matriz superior: 1000–3000 kg dependendo do modelo
• Quadro: quadro por tirantes altamente rígido com folgas mínimas nos rolamentos e geometria simétrica para alta precisão dinâmica
• Transmissão e balanceamento: eixos excêntricos forjados e contrapesos dinâmicos integrados para redução de vibrações e produção estável em alta velocidade
• Capacidade: projetada para suportar cargas fora do centro e estampagem progressiva de chapa grossa
