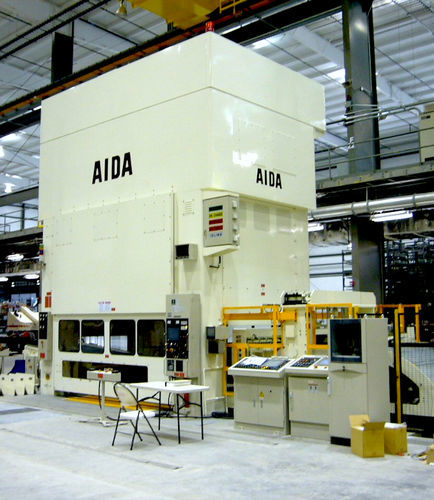

Prensa mecânica PME-S2 series

de conformaçãode estampagemexcêntrica

Descrição
A série AIDA PME-S2 reúne prensas excêntricas 2 pontos de bancada fixa projetadas para conformação de alta precisão de painéis estruturais automotivos e peças de transmissão. Os elementos-chave incluem espaçamento amplo dos pontos de suspensão para melhorar a capacidade de carga excêntrica, folgas mínimas para reduzir a ocorrência de perfurações, guias de deslizamento quadradas de 8 pontos para limitar movimentos laterais e longitudinais e uma estrutura tensionada por tirantes para aumentar a rigidez. O grande projeto de quadro e os processos de produção revistos permitem a conformação confiável de materiais de alta resistência. Componentes de precisão são fabricados internamente para manter tolerâncias críticas.

Características

• Sistema de estampagem que possibilita ampla diversidade de produção e alta estabilidade
• Protetor contra sobrecarga com design de vedação metálica avançada para resposta rápida e proteção de ferramental e prensa
• Folga global mínima para reduzir o risco de perfuração
• Sistema de deslizamento ajustável para manter o paralelismo e resistir a cargas excêntricas
• Amplo espaçamento das conexões para maior capacidade de carga excêntrica

Principais especificações
Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in pendulum mode (double reduction) (min⁻¹) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Características técnicas

• Série: PME-S2 Series (prensas mecânicas excêntricas 2 pontos de bancada fixa)
• Capacidades: 4000–10000 kN (varia por modelo)
• Cursos do deslizante (redução simples/dupla): 350–400 mm / 300–600 mm (varia por modelo)
• Dimensões do deslizante/bolster: comprimento 3050–5000 mm, largura 1500–1800 mm (varia por modelo)
• Abertura lateral (side window): 1700–2360 mm (varia por modelo)
• Opções de altura de fechamento e ajuste do deslizante: várias configurações (ex.: altura 600–1000 mm; ajuste do deslizante 250–300 mm)
• Design das guias: guias de 8 pontos / 8 superfícies para reduzir movimentos laterais/longitudinais
• Estrutura: quadro tensionado por tirantes para maior rigidez e precisão
• Fabricação: componentes de precisão produzidos internamente para alcançar folgas mínimas em áreas críticas
• Aplicações: conformação de painéis estruturais automotivos e peças de transmissão, incluindo materiais de alta resistência
