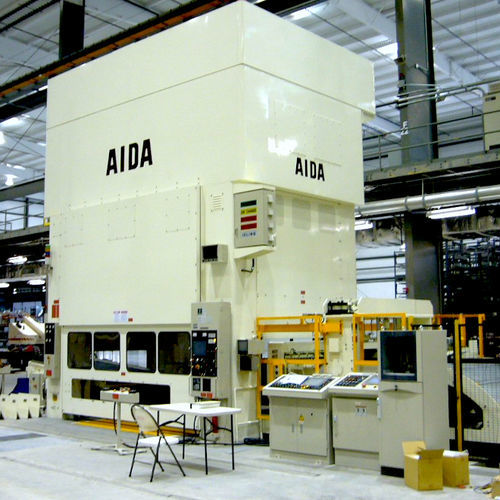

Prensa mecânica PME-L2 series

de conformaçãode estampagem profundade estampagem

Descrição
As prensas PME-L2 apresentam espaçamento amplo entre os pontos de suspensão para melhorar a capacidade de carga excêntrica, folgas gerais mínimas para reduzir o risco de perfuração, guias de deslize quadradas de 8 pontos que limitam o movimento lateral e longitudinal, e um quadro tensionado por tirantes (tie-rod) para maior rigidez e precisão. O projeto de grande quadro e os processos de fabricação foram atualizados para permitir a conformação de materiais de alta resistência. O movimento por ligação avançado reduz a velocidade de tração mantendo velocidade constante do curso. AIDA fabrica internamente todos os componentes de precisão para obter folgas mínimas nas áreas críticas e assegurar conformação de alta precisão e longa durabilidade. As prensas PME-L2 são adequadas para conformação de painéis estruturais automotivos e peças de transmissão.

Principais características

• Movimento por ligação avançado que proporciona redução da velocidade de tração e velocidade constante do curso
• Sistema de estampagem configurado para alta diversidade de produção e estabilidade dimensional
• Protetor contra sobrecarga com selo metálico avançado para resposta rápida e proteção de ferramentas e prensa
• Folgas gerais mínimas para reduzir ocorrências de perfuração
• Regulagem do curso para manter o paralelismo e resistir a cargas excêntricas
• Amplo espaçamento dos pontos de suspensão para maior capacidade frente a cargas excêntricas

Especificações principais
Modelo | PME-L2-10000 | PME-L2-12500 | PME-L2-25000
Capacidade (kN) | 10000 | 12500 | 25000
Curso do curso (dupla redução) (mm) | 550 | 400 | 500
Comprimento do curso e mesa (mm) | 4500 | 5100 | 4400
Largura do curso e mesa (mm) | 1800 | 1800 | 1800
Abertura lateral (mm) | 2500 | 2360 | 2600
Altura de fechamento (mm) | 900 | 900 | 950
Ajuste do curso (mm) | 300 | 300 | 300
Velocidade em modo pêndulo (dupla redução) (min^-1) | 10÷25 | 6÷24 | 8÷30

Especificações técnicas / Aplicações

• Série: PME-L2 Series
• Tipo de prensa: prensas de lado reto com movimento por ligação a 2 pontos
• Faixa de capacidade: 10000–25000 kN (PME-L2-10000 / PME-L2-12500 / PME-L2-25000)
• Curso (dupla redução): 400–550 mm dependendo do modelo
• Dimensões do curso e mesa (C×L mm): até 5100 × 1800 dependendo do modelo
• Abertura lateral: 2360–2600 mm dependendo do modelo
• Altura de fechamento: 900–950 mm dependendo do modelo
• Ajuste do curso: 300 mm (todos os modelos)
• Guias: projeto de guia de 8 superfícies para limitar movimentos laterais e longitudinais
• Quadro: quadro tensionado por tie-rod para maior rigidez e precisão
• Fabricação interna de peças de precisão pela AIDA para obter folgas mínimas e alta durabilidade
• Aplicações: conformação de painéis estruturais automotivos e peças de transmissão; otimizada para materiais de alta resistência
