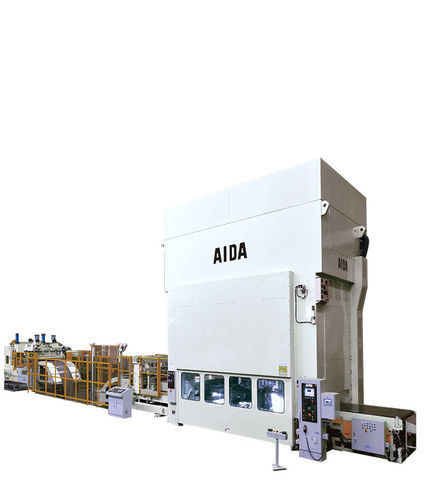

Prensa mecânica PMX-L4 series

de conformaçãode estampagempara chapa

Produto
A série PMX‑L4 reúne prensas mecânicas straight‑side de 4 pontos com link‑motion, concebidas para matrizes progressivas. Os modelos cobrem capacidades de 2000 kN a 6000 kN na gama padrão (opções até 16000 kN). A estrutura por tirantes com folgas de rolamento reduzidas, eixos excêntricos forjados e balanceamento dinâmico do curso e da matriz superior reduzem vibração e ruído, mantêm a precisão a longo prazo e aumentam a vida útil das matrizes. O acionamento central com link‑motion limita a torção dos excêntricos e aumenta o tempo na zona de conformação para melhorar o fluxo do material e a qualidade das peças.

Principais características

• Projeto 4 pontos com link‑motion e acionamento central para limitar a torção
• Estrutura por tirantes com folgas mínimas para reduzir vibração e prolongar a vida das matrizes
• Eixos excêntricos forjados e balanceamento dinâmico do curso e da matriz superior
• Conexões amplamente espaçadas e guias longas para suportar cargas excêntricas e permitir maiores velocidades
• Projetada para matrizes progressivas de precisão e estampagem progressiva de chapa grossa

Especificações principais (extrato)
Modelos: PMX‑L4‑2000, PMX‑L4‑3000, PMX‑L4‑4000, PMX‑L4‑5000, PMX‑L4‑6000 (múltiplas variantes por modelo). Faixa de capacidade (padrão): 2000–6000 kN (opções até 16000 kN). Cursos típicos: 200 mm, 250 mm, 300 mm. Velocidades típicas: 30–120 golpes/min conforme modelo/variante. Alturas de matriz até 750 mm. Áreas de mesa e bolster, aberturas laterais e pesos máximos de matriz superior variam conforme modelo/variante (ver especificações técnicas).

Especificações técnicas

• Faixa de capacidades: padrão 2000–12000 kN (opcional até 16000 kN)
• Cursos e cadências conforme modelo/variante (200 / 250 / 300 mm; 30–120 gpm típ.)
• Altura de matriz e áreas de mesa/bolster variáveis por modelo para matrizes progressivas
• Eixos excêntricos forjados, estrutura por tirantes de baixa deflexão, balanceamento dinâmico do curso e da matriz superior
• Link‑motion que aumenta o tempo de conformação para melhorar o fluxo do material e a qualidade das peças
• Conexões amplas e guias longas que reduzem vibração/ruído e elevam a produtividade
