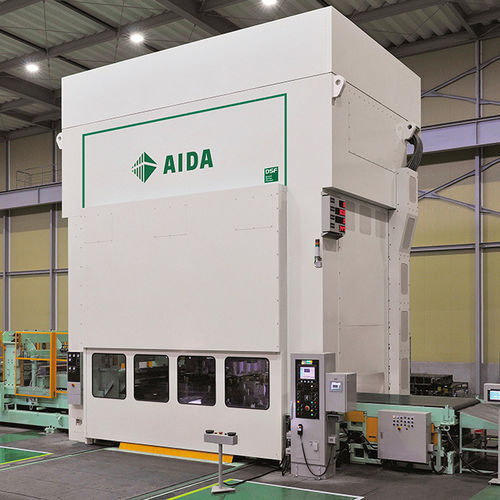

Prensa de estampagem DSF-P2 series

para chapacom armaçãode alta velocidade

Visão geral
A série DSF-P2 é composta por prensas servo de bancada reta de 2 pontos, de alta precisão e elevada rigidez, projetadas para aplicações com matrizes progressivas. O quadro com tirantes e rolamentos com folgas totais mínimas reduz o breakthrough e o ruído, melhora a precisão a longo prazo e prolonga a vida da matriz. A configuração de eixos esquerdo/direito e o espaçamento amplo entre pontos de ligação resistem a cargas excêntricas; uma unidade de torque proprietária evita a transmissão de cargas reversas para as engrenagens de acionamento. Os componentes são usinados internamente para alcançar folga total classe JIS Special ou inferior. Contrapesos dinâmicos integrados e balanceamento dinâmico do curso e da matriz reduzem vibrações e permitem produção estável em alta velocidade. A usinagem compensa a deformação mínima ocorrida no conjunto para garantir componentes montados de alta precisão.

Principais características

• Eixos excêntricos forjados em um quadro com tirantes de deflexão muito baixa com balanceamento dinâmico do curso e da matriz
• Contrapesos dinâmicos integrados que reduzem vibrações e suportam operação estável em alta velocidade
• Minimiza o breakthrough durante o corte, aumentando a vida da matriz e melhorando a precisão das peças
• Quadro altamente rígido adequado para estampagem progressiva de chapas grossas
• Projeto simétrico frente-trás e esquerda-direita mantém alta precisão dinâmica

Principais especificações (modelos selecionados)
Model | DSF-P2-4000-245-115 | DSF-P2-6000-305-140
Capacidade (kN)* | 4000 | 6000
Curso (mm) | 250 | 250
Golpes por minuto (min-1) | 1÷80 | 1÷118
Ajuste do curso (mm) | 100 | 150
Altura da matriz (mm) | 700 | 800
Área do curso (E/D x F/T) (mm) | 2450×1150 | 3050×1400
Área da mesa (E/D x F/T) (mm) | 2450×1150 | 3050×1400
Abertura lateral (mm) | 1170 | 1250

Nota
Disponível até 27000 kN mediante especificação técnica personalizada.

Especificações técnicas

• Tipo de prensa: prensas servo de 2 pontos com bancada reta para aplicações com matrizes progressivas
• Faixa de capacidade: modelos de exemplo; disponível até 27000 kN mediante especificação personalizada
• Quadro: quadro com tirantes altamente rígido com design simétrico
• Eixos: eixos excêntricos forjados; configuração esquerda/direita para resistir a cargas excêntricas
• Rolamentos/folga: rolamentos projetados com folgas mínimas; folga total JIS Special Class ou inferior
• Drive/torque: unidade de torque proprietária que evita a transmissão de cargas reversas para as engrenagens
• Balanceamento dinâmico: curso e matriz equilibrados dinamicamente; contrapesos dinâmicos integrados
• Fabricação: componentes usinados internamente para reproduzir deformação de montagem e garantir precisão
• Aplicação: estampagem progressiva, incluindo chapa grossa; otimizada para reduzir o breakthrough e prolongar a vida da matriz
