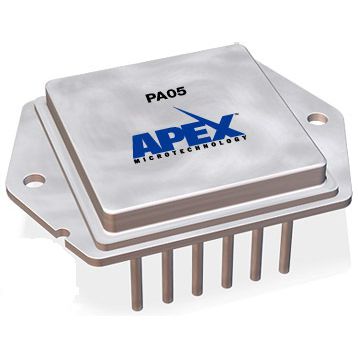

Amplificador de potência PA05

operacionalMOSFETisolado

O PA05 é uns 30 A, o amplificador operacional do poder de 100 V que combina o desempenho excepcional nos termos da taxa de pântano (100 V/µs) e da largura de faixa do poder (400 quilohertz), ao manter uns 250 watts muito elevados da dissipação de poder interna. As aplicações do alvo incluem movimentações do motor, transdutores de sonar e fontes de alimentação programáveis. A flexibilidade é a característica chave do PA05. Uma característica da modalidade de sono permite a corrente quieta ultra-low para a proteção à espera da operação ou da carga incapacitando o amplificador inteiro. Impulsione entradas da tensão permitem que a parcela pequena do sinal do amplificador opere-se em uma tensão mais alta do que o estágio elevado da saída atual. O amplificador é inclinado então para conseguir balanços lineares próximos aos trilhos da fonte em correntes elevadas para a operação eficiente extra. A compensação externa com o PA05 fornece a flexibilidade em escolher a taxa da largura de faixa e de pântano para a aplicação. O PA05A é a versão da classe de A para fornecer o desempenho realçado nas áreas da tensão do offset, da corrente atual e deslocada da polarização. A série PA05 é abrigada em um pacote selado hermeticamente e isolado de PowerDIP do metal do pino de JEDEC MO-127 12.
