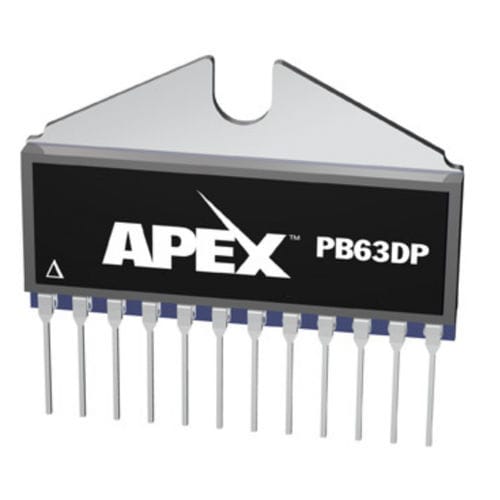

Amplificador de sinal PB63

de potênciade correntede instrumentação

O PB63 é um amplificador de reforço de potência de canal duplo de alta densidade, concebido para fornecer taxas de variação até 1.000 V/µs e largura de banda de potência de 1 MHz para utilização em instrumentação de alta tensão, como geradores de padrões em sistemas de inspeção de ecrãs planos, fontes PPS V/I de semicondutores e eletrónica de acionamento de cabeças de impressão em impressoras industriais de jato de tinta. O PB63 maximiza a flexibilidade do projeto quando utilizado em conjunto com um amplificador operacional de pequenos sinais de uso geral. A combinação de driver e booster definida pelo utilizador adapta a tensão e o ganho de corrente e optimiza a precisão, o desvio, o ruído de entrada e o tempo de estabilização. O design de canal duplo do amplificador de potência estende ainda mais a flexibilidade do layout do circuito, permitindo que cada canal de amplificador seja emparelhado com amplificadores de sinal pequeno separados operando com parâmetros diferentes. O PB63 pode ser utilizado sem um controlador de pequenos sinais em algumas aplicações que requerem apenas uma resistência externa de limite de corrente para funcionar corretamente. O PB63A é a versão de grau A que proporciona um melhor desempenho nas áreas da tensão de desvio e da corrente de polarização de entrada. A corrente de saída por canal também melhora para 2A típico versus um desempenho "PEAK" de 2A com o modelo base PB63.
