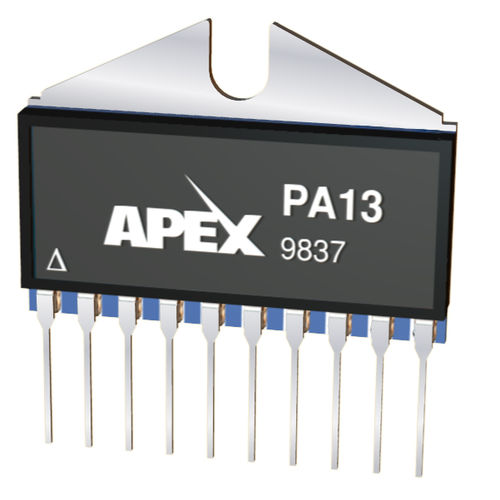

Amplificador de potência PA13A

operacionalde tensãode corrente

O PA13 é uns 15 A, amplificador operacional do poder de 90 V com baixa resistência térmica (1.1°C/W). As aplicações do alvo incluem cargas resistive, indutivas e capacitivas da condução tais como os motores, a deflexão magnética, os transdutores e fontes de alimentação programáveis. Para linearidades as melhores, especial a baixos níveis, o estágio da saída é inclinado para a operação da classe A/B usando um circuito compensado termistor do multiplicador da tensão do emissor de base. A área de funcionamento seguro (SOA) pode ser observada para todas as condições de funcionamento pela seleção dos resistores atuais programáveis do limite do usuário, e o amplificador é compensada internamente todos os ajustes do ganho. O PA13 não é recomendado para ganhos abaixo de 3 (inversão) ou de +4 (não-inversão). O PA13A é o fornecimento da versão da classe de A realça o desempenho nas áreas da tensão do offset, da corrente do offset e da corrente da polarização. A série PA13 é um projeto de produto híbrido abrigado em um pacote eletricamente isolado de PowerSIP de 12 pinos. Para a operação contínua sob a carga, um dissipador de calor da avaliação apropriada é recomendado.
