Amplificador de corrente

operacionallimitadorde instrumentação

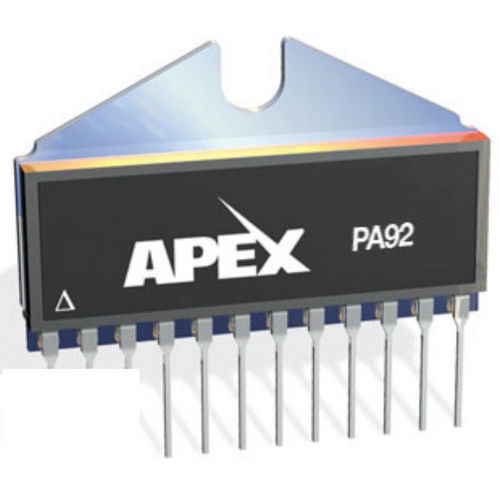

O PA92 é um amplificador operacional de potência de 4A (7A PEAK), 400V que exibe uma corrente quiescente muito baixa de 10mA. A área de operação segura (SOA) não tem limitações de segundo colapso e pode ser observada para todos os tipos de carga escolhendo um resistor limitador de corrente apropriado. O estágio de saída MOSFET é polarizado AB para operação linear e a compensação externa oferece flexibilidade na escolha da largura de banda e da taxa de variação para a aplicação. Alojado em um pacote PowerSIP de 12 pinos, eletricamente isolado e que economiza espaço, o PA92 se presta a layouts de placa de circuito de alta densidade. As aplicações visadas incluem posicionamento piezoelétrico, instrumentação de alta tensão e transdutores electrostáticos.
