Amplificador de potência PA08

de tensãooperacionalhíbrido

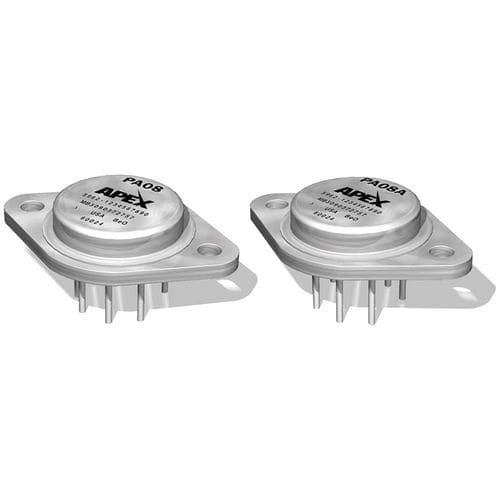

O PA08 é um amplificador operacional de potência de alta tensão projetado para variações de tensão de saída de até ±145V com uma fonte dupla ou uma fonte única de 290V. Este amplificador de potência oferece alta precisão através de uma configuração de circuito de entrada em cascata. Toda a polarização interna é referenciada a um diodo zener alimentado por uma fonte de corrente constante FET. Como resultado, o PA08 apresenta uma faixa de fornecimento sem precedentes e excelente rejeição de fornecimento. As aplicações alvo para esta POA incluem transdutores eletrostáticos, circuitos de deflexão e fontes de alimentação programáveis. O PA08A é a versão A grade que fornece melhor desempenho nas áreas de tensão offset, corrente offset e corrente de polarização. O PA08V é a versão de faixa de alimentação estendida (350V). O PA08M/883 é a versão de grau militar totalmente certificada. A série PA08 é um produto híbrido de design híbrido alojado numa embalagem metálica TO-3 de 8 pinos hermeticamente selada e isolada eletricamente. Para operação contínua sob carga, recomenda-se um dissipador de calor com a classificação adequada.
