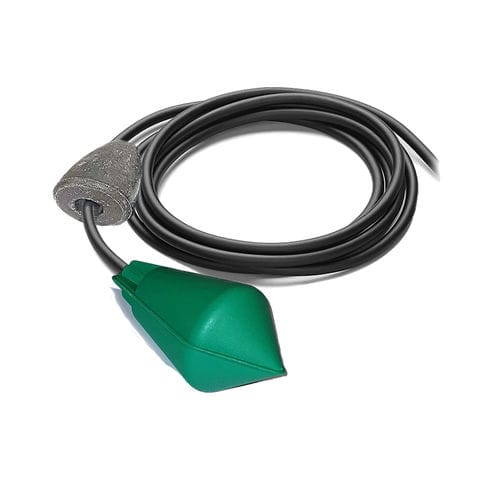

Chave de nível eletromecânica SOBA SMALL

de inclinaçãode boiapara líquidos

Apresentação
SOBA SMALL é um regulador de nível para líquidos, tecnicamente semelhante ao modelo SOBA e especificamente projetado para pequenos tanques ou espaços confinados. Detecta o nível por inclinação do flutuador, acionando um contato elétrico para controlar bombas, alarmes ou outros dispositivos de regulação. Projeto e fabricação na França.

Funcionamento
O flutuador em forma de pêra sobe e desce com o nível do líquido. Quando o líquido atinge o nível predefinido, o flutuador inclina-se e abre ou fecha um interruptor mecânico interno conforme o modo selecionado (enchimento ou esvaziamento). O cabo inclui três condutores (COM, NO, NC) para escolher o modo de funcionamento durante a ligação. Utilizado em pares (um flutuador para nível baixo e outro para nível alto), o SOBA SMALL permite controlo completo dos níveis.

Vantagens e aplicações

• Projetado para pequenos tanques e espaços confinados
• Detecção omnidireccional (responde ao movimento do líquido independentemente da posição)
• Corpo biconico em polipropileno para limitar o acúmulo de impurezas
• Adequado para líquidos com impurezas ou depósitos (quando sensores magnéticos não são apropriados)
• Lastro ajustável (resina carregada 250 g) fornecido de série para otimizar o ponto de comutação

Instalação e ajustes
O lastro encaixa no cabo e é posicionado ao longo do cabo para ajustar o ponto de rotação e o ângulo de comutação em função da agitação do líquido e do caudal de enchimento/esvaziamento. Quanto maior a distância entre o lastro e o flutuador, maior a diferença de nível (e o ângulo de comutação). Valores indicativos: min Y = 10 cm -> X 20-25 cm; max Y = 30 cm -> X 40-45 cm.

Características técnicas / especificações

• Nome comercial: SOBA SMALL
• Ângulo de comutação: +/- 25°
• Densidade de fluídos admissível: 0,70 a 1,25 kg/dm³
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima: 85 °C
• Índice de proteção: IP68
• Corpo biconico: copolímero de polipropileno
• Cabo: 3 condutores 1 mm², neoprene (HR HY)
• Peso do flutuador sem cabo: 110 g
• Lastro: 250 g resina carregada (ajustável no cabo)
• Comprimentos de cabo (série): sob pedido
• Contactos elétricos: interruptor mecânico integrado, condutores COM / NO / NC
• Capacidades de comutação (exemplos): 250 V AC – até 16 A (resistivo); exemplos indutivos até 6 A; 48 V DC – até 1,5 A; 24 V DC – valores indicativos; 12 V – 100 mA (exemplos)
