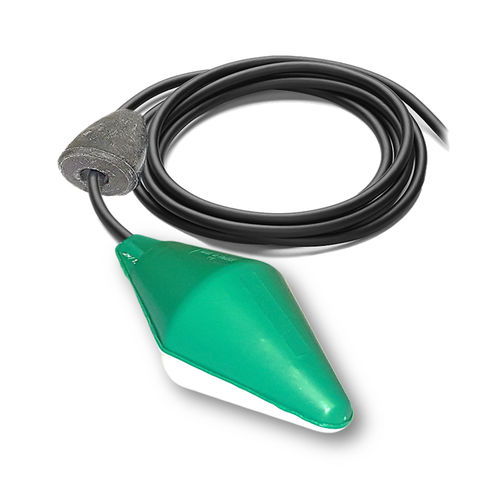

Chave de nível eletromecânica SOBA

de inclinaçãode boiapara águas residuais

Apresentação
O regulador de nível SOBA foi concebido para controlo de nível em águas residuais carregadas e outros líquidos com impurezas. Detecta o nível pelo inclinar de um flutuador bicónico que aciona um contacto mecânico para abrir ou fechar um circuito de comando de bomba ou alarme.

Utilização e vantagens
Utilizado em pares (mínimo dois flutuadores) permite controlar os níveis mínimo e máximo em depósitos ou sumidouros. É adequado para ambientes onde os controladores magnéticos são impraticáveis devido a depósitos ou sólidos. O lastro de resina de 250 g, ajustável, assegura um ponto de rotação estável e permite operação numa ampla gama de densidades. O ângulo de comutação ±25° fornece medição de nível precisa. O dispositivo pode ser configurado para alarme alto ou baixo (proteção contra transbordo ou proteção contra funcionamento em seco).

Princípio de funcionamento
O flutuador move-se livremente com o nível do líquido; numa posição pré-definida inclina-se e altera o estado de um interruptor mecânico integrado conforme o modo de ligação escolhido (encher ou drenar). O cabo de três condutores (COM, NO, NC) permite a seleção do modo de funcionamento.

Modo drenagem
No modo drenagem, o interruptor arranca a bomba quando o flutuador atinge a posição alta; ao esvaziar o depósito, o interruptor abre o circuito para parar a bomba e proteger o equipamento.

Modo enchimento
No modo enchimento, o circuito fecha-se (NC) quando o flutuador atinge a posição baixa, arrancando a bomba para encher o depósito.

Guia de instalação — posicionamento do lastro
O ponto de disparo depende da agitação do líquido, do caudal e da posição do lastro no cabo. Ajustar o lastro modifica o ponto de rotação e a variação de nível necessária para comutar. Valores indicativos para SOBA: min Y = 10 cm / X 25–30 cm; max Y = 30 cm / X 45–50 cm.

Ligação e fixação
O flutuador pode ser suspenso pela bainha do cabo usando o acessório FIXCAB. As ligações elétricas em zonas húmidas devem ser estanques e instaladas fora do depósito. O comprimento do cabo pode ser fornecido a pedido para evitar emendas.

Características principais

• Deteção omnidirecional — forma bicónica para líquidos agitados.
• Lastro de resina de 250 g ajustável de fábrica para regular o ponto de rotação.
• Conceção em polímero que reduz o acúmulo de depósitos; manutenção mínima requerida.

Acessórios recomendados

• Aperto de cabo FIXCAB
• Relé de controlo / motor de arranque de bomba
• Tomada multifunções para controlo de bomba
• Lastro de clip (ex. 275 g)

Especificações técnicas

• Ângulo de comutação: ±25°
• Densidade do fluido admissível: 0,70 a 1,15 kg/dm³
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima: 85 °C
• Índice de proteção: IP68
• Invólucro: copolímero de polipropileno (forma bicónica)
• Cabo: 3 x 1 mm² neoprene (HR HY)
• Peso do flutuador (sem cabo): 200 g
• Lastro: resina carregada 250 g (ajustável no cabo)
• Comprimentos de cabo (série): sob pedido (5, 6, 10, 13, 15, 20, 25, 30 m)
• Características elétricas: múltiplas opções de alimentação (ex. 250 V AC — resistivo até 16 A, indutivo até 6 A; 48 V DC — resistivo até 1,5 A, indutivo até 0,8 A); valores reais dependem da alimentação e da configuração do contacto.
