Chave de nível de boia SOBA HR HY

para líquidospara controle de bombapara tanque

Visão geral

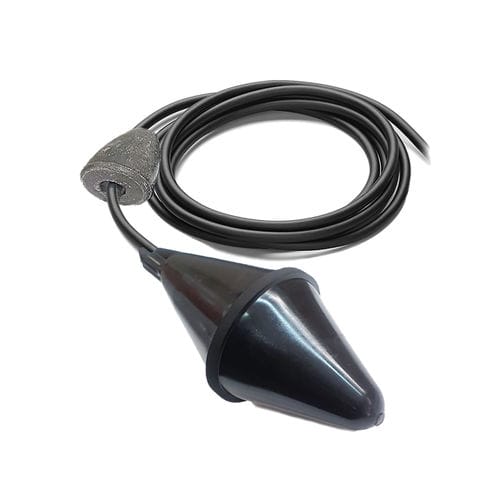

O regulador de nível por boia SOBA HR HY foi concebido para controlo automático de bombas e regulação de nível em líquidos agressivos ou corrosivos. Apresenta uma carcaça press‑vulcanizada HR HY (Hypalon) de dupla parede e formato biconico, contacto inversor (COM/NO/NC) e lastro de resina de 250 g ajustável no cabo para afinar o ponto de rotação e operar numa ampla faixa de densidades.

Funcionamento
O dispositivo opera por inclinação: a boia sobe e desce com o nível do líquido e aciona o interruptor mecânico integrado quando a posição predefinida é atingida. O cabo de 3 condutores (COM, NO, NC) permite selecionar o modo de enchimento ou esvaziamento durante a ligação. Duas boias idênticas podem ser usadas em conjunto para controlar níveis mínimos e máximos de um depósito.

Principais características e vantagens

• Carcaça biconica press‑vulcanizada HR HY (Hypalon) para resistência a líquidos agressivos.
• Lastro ajustável em resina (250 g) no cabo para definir o ponto de comutação.
• Contacto inversor NO/NC (3 condutores: COM, NO, NC) para comando direto ou via relé.
• Formato hidrodinâmico que reduz o acúmulo de impurezas e a manutenção.
• Adequado para uma ampla gama de densidades de fluido.
• Grau de proteção IP68; concebido e fabricado em França.

Modos de utilização

• Modo de esvaziamento: o interruptor para a bomba para proteger o equipamento quando o depósito está vazio.
• Modo de enchimento: o interruptor ativa a bomba para encher o depósito quando a boia está em posição baixa (ligação NC).
• Funções de alarme alto/baixo para proteção contra sobreenchimento ou funcionamento a seco.

Características elétricas (excerto)
Exemplos de alimentação: 12, 24, 48 VAC/VDC; 250 VAC/VDC 50/60 Hz. Capacidade de corte: 16 (6) A (16 A resistivo; 6 A indutivo). Exemplos em CC: 48 V — resistivo 1,5 A / indutivo 0,8 A; 12 V — 100 mA; 24 V — 10 mA.

Instalação e utilização
O lastro é ajustável no cabo: ao mover o contrapeso altera‑se a diferença de níveis necessária para a comutação (maior distância lastro/boia aumenta a diferença de níveis). Valores indicativos: Y min = 10 cm -> X 25–30 cm; Y max = 30 cm -> X 45–50 cm. O cabo pode ser fornecido à medida para evitar emendas inadequadas. A boia deve ser suspensa pela bainha do cabo (acessório recomendado: FIXCAB). As ligações eléctricas externas devem ser efectuadas numa caixa estanque situada fora do depósito.

Especificações técnicas

• Ângulo de comutação: +/- 25°
• Densidade admissível de fluido: 0,70 a 1,10 kg/dm³
• Pressão máxima de serviço: 4 bar
• Temperatura máxima: 90 °C
• Grau de protecção: IP68
• Carcaça: biconica Hypalon (HR HY)
• Cabo: 3 condutores 1 mm²
• Peso da boia (sem cabo): 295 g
• Lastro: 250 g resina carregada (ajustável)
• Comprimentos de cabo (série): sob consulta

Notas
Não recomendado para líquidos agressivos com forte turbulência. Para áreas com risco de explosão escolha o modelo certificado ATEX SOBA EX.
