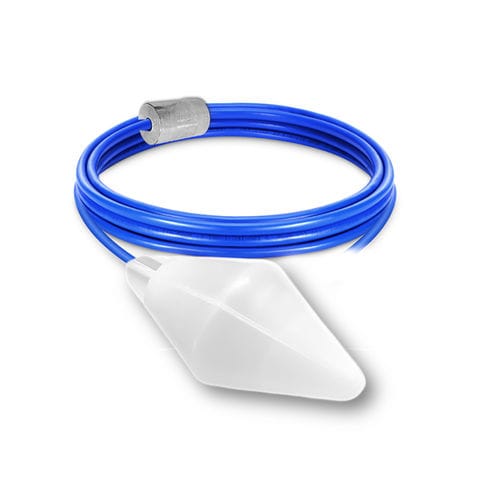

Chave de nível de inclinação SOBA EP

de boiapara águapara tanque

Visão geral
Regulador de nível SOBA EP certificado ACS, concebido para imersão permanente em instalações de água potável. Construído com materiais compatíveis com contacto alimentar e com lastro ajustável em aço inox AISI 316L para controlo preciso de nível em depósitos e sistemas de água potável.

Funcionamento
O SOBA EP funciona por inversão/tilt: o flutuador sobe e desce com o nível do líquido e aciona um interruptor mecânico interno ao atingir o ângulo predefinido. O cabo possui 3 condutores (COM, NO, NC) para selecionar o modo de ligação. Pode ser usado em pares para regular níveis mínimos e máximos. Não recomendado para líquidos muito turbulentos ou com agitação intensa.

Modos de funcionamento

• Modo esvaziamento: a posição alta ativa a bomba para evitar transbordamento; a posição baixa corta o circuito quando o depósito está vazio.
• Modo enchimento: o circuito fecha (NC) em posição baixa, iniciando a bomba para encher o depósito.

Instalação e ajuste do lastro
O ponto de fixação do lastro no cabo determina o ângulo de comutação e a amplitude de variação do nível. O ajuste do contrapeso permite adaptar o regulador a diferentes densidades e a turbulências ligeiras. Valores indicativos: Y min = 10 cm → X ≈ 25–30 cm; Y max = 30 cm → X ≈ 45–50 cm. Para ajustar: desprender o lastro AISI 316L do anel O, mover o anel para a posição desejada e recolocar o lastro no cabo de forma segura.

Acessórios recomendados

• FIXCAB: acessório de fixação do cabo para suspensão e ajuste fino.
• Relé de controlo (ex. AT-DR07) para interface com alarmes, bombas e automatismos.

Principais características

• Deteção por inversão do flutuador.
• Ângulo de comutação preciso: +/- 25°.
• Lastro regulável em AISI 316L para ajustar o ponto de rotação.
• Corpo biconico liso que limita acumulação de sujidades e reduz manutenção.

Especificações técnicas

• Ângulo de comutação: +/- 25°
• Densidade de fluidos admissível: 0,70–1,15 kg/dm³
• Alimentação / características elétricas: 12, 24, 48 V AC/DC; até 250 VAC — capacidade de corte 16 (6) A (16 A resistivo; 6 A indutivo)
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima: 85 °C
• Índice de proteção: IP68
• Carcaça: copolímero de polipropileno (certificado ACS)
• Cabo: 3 x 1 mm², EPDM (certificado ACS)
• Peso do flutuador sem cabo: ~200 g
• Lastro: ~230 g aço inox AISI 316L
• Comprimentos de cabo (sob consulta): 5, 6, 10, 13, 15, 20, 25, 30 m
