Chave de nível de inclinação SOBA EX

de boiapara líquidos corrosivospara tanque

Apresentação

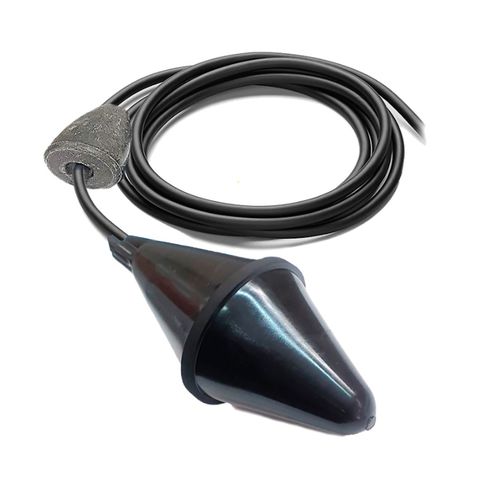

Projetado para controlo de nível em atmosferas explosivas (zonas 0, 1, 2 gás e 20, 21, 22 pó), o regulador de nível SOBA EX certificado ATEX possui uma carcaça bicónica HR HY (Hypalon de alta resistência) vulcanizada à prensa que garante dupla estanqueidade e resistência a líquidos agressivos e corrosivos. Fornecido com um lastro em resina de 250 g ajustável no cabo, adapta‑se a diferentes densidades e optimiza o ponto de rotação do flutuador. O equipamento deve ser instalado com um relé de segurança intrínseco.

Princípio de funcionamento
O SOBA EX funciona por deteção por inclinação: o flutuador segue o nível do líquido e aciona um microinterruptor mecânico interno quando o nível predefinido é atingido, abrindo ou fechando o circuito (modo enchimento ou esvaziamento). O cabo contém três condutores (COM, NO, NC) para seleção de ligação. Dois flutuadores do mesmo tipo podem ser usados em conjunto para controlar níveis mínimos e máximos.

Modos de funcionamento

• Modo esvaziamento: na posição alta o flutuador comuta para ligar a bomba (proteção contra transbordo). Quando o depósito está vazio, o interruptor abre para parar a bomba.
• Modo enchimento: na posição baixa o contacto fecha (NC) e a bomba inicia o enchimento (proteção contra funcionamento a seco).

Instalação e posicionamento do lastro
O ponto de comutação varia com a agitação do líquido, o caudal e sobretudo a posição do lastro no cabo. O comprimento do cabo entre o lastro e o interruptor determina a folga necessária para mudar de estado. O lastro em resina de 250 g fornecido é ajustável destacando‑o do anel de bloqueio/O‑ring e reposicionando‑o no cabo. Valores indicativos: min Y = 10 cm → X 25–30 cm; max Y = 30 cm → X 45–50 cm.

Características técnicas

• Ângulo de comutação: ±25°
• Densidade dos fluidos admissível: 0,70 a 1,10 kg/dm³
• Pressão máxima de serviço: 4 bar
• Temperatura máxima: 90 °C
• Índice de proteção: IP68
• Carcaça bicónica: HR HY (Hypalon de alta resistência) de parede dupla vulcanizada
• Cabo: 3 condutores 1 mm² HR HY
• Peso do flutuador (sem cabo): 295 g
• Lastro fornecido: 250 g resina carregada, ajustável no cabo
• Comprimentos de cabo (série): sob consulta (5, 6, 10, 13, 15, 20, 25, 30 m)
• Exemplos elétricos:
  VAC (50/60 Hz): até 250 V resistivo máx. 10 A; 250 V indutivo máx. 4 A; 24 V resistivo ex. 10 mA; 12 V ex. 100 mA.
  VDC: 24 V vários níveis de corrente (ex. 10 mA, 8 mA, 0,7 mA conforme configuração); 12 V ex. 3 A / 1,8 A conforme carga; 5 V ex. 1 mA conforme carga.
