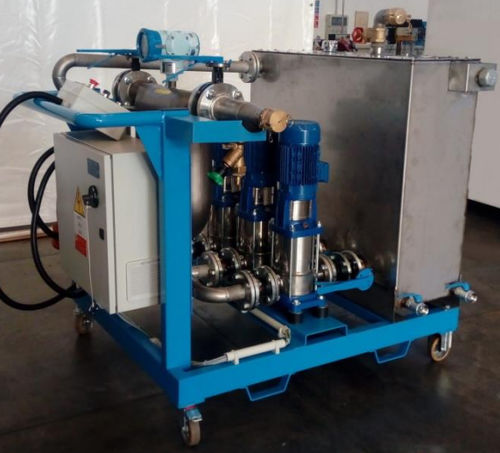

Banco de calibração e de ensaio de fluxo B_22910

controlado por computadorpara contador de águapara água

O banco de ensaio B_22910 foi concebido para permitir a calibração para correlação entre um medidor mestre e a unidade em teste. O fluido de teste é água. O técnico: - Liga a unidade em teste à bancada de teste utilizando mangueiras flexíveis; - Liga as bombas de água para atingir o ponto de regulação; - Ajusta o set point utilizando uma válvula doseadora manual; - Após estabilização das condições de fluxo, regista os dados do medidor mestre e da unidade em teste; - Repete os pontos anteriores para todo o campo de medição de interesse. - Fluxo de massa: 800 ÷ 72000 Kg/h - Dp. admitidos: 3,5 bar INSTRUMENTAÇÃO: - Medidor de caudal: 800 ÷ 120000 Kg/h, Precisão 0,1 % Repetibilidade -0,05 % DISPOSITIVOS DE SEGURANÇA: - Botão de emergência FORNECIMENTOS: - Eléctrico: 400 Vac - 50 Hz - 10 kW - Ar: 6 bar - Água (tanque): 480 l DIMENSÕES E PESO: - L, p, h: 1350 x 1950 x 1500 mm; - Carga bruta: ~ 430 kg COR: - Azul padrão 5015.
