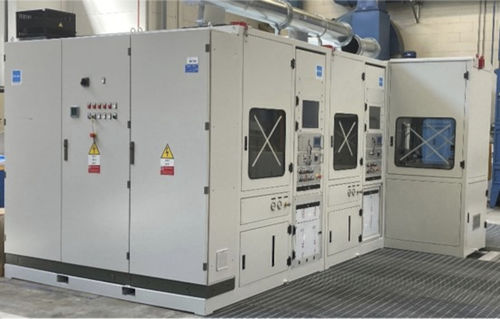

Banco de ensaio de vibração B_22603

controlado por computadorpara caixa de câmbiopara a indústria aeronáutica

B_22603 final de produção de banco de ensaio de actividades em 3 tipos de caixas de acessórios para helicópteros. Os testes são realizados em rotação com as caixas de velocidades, sem carga para o RHAGB e LHAGB, enquanto que uma ligeira carga será aplicada ao FAGB, a fim de evitar o bater das engrenagens. É construído em 4 estações independentes: - 3 para testar o agbx em rotação e as suas vibrações; - 1 para proceder à protecção com óleo de inibição no final do teste. Cada estação de teste está equipada com: - Compartimento de ensaio e circuito de óleo com aquecedor dedicado; - Consola de regulação e controlo; - Sistema Wintek® para medir as vibrações induzidas; - Painel PC com ecrã táctil equipado com sw. A estação de ensaio dedicada ao agb fechado também está equipada com: - freio por corrente parasita; - controlador pilotado com controlador Labview® A estação de desinibição é fornecida com: - Compartimento de teste e circuito de óleo com aquecedor dedicado; - Consola de ajuste e controlo; - Manipulador Dalmec® DADOS TÉCNICOS: - Petróleo: OTAN O-155 - Pressão: 500 kPag (máx.) - Fluxo: 5 ± 0,1 lpm (máx.) - Temperatura: 120 ± 3° C (máx) - Velocidade de rotação: 1900 rpm L,R agb (máx) 3100 rpm F agb (máx) INSTRUMENTAÇÃO: - Medidores de caudal: 378,5 ÷ 3785 mlpm, precisão ± 0,25% f-s; - Transmissores de pressão: 0 ÷ 600 kPag, precisão ± 0,4% f-s; - Transmissores de temperatura: 0 ÷ 120° C, PT100 cl. AAA, 0 ÷ 240° C, tcK, ANSI MC96.1; - Velocímetros: 0,034 ÷ 30 kHz; - Acelerómetros: ± 5000 m/s2. DISPOSITIVOS DE SEGURANÇA: - Inibição da bancada do circuito de escape - Encravamento na escotilha do compartimento de ensaio - Botões de emergência do cogumelo - Interrupção automática do teste em caso de vibrações elevadas, ruptura, fuga de componentes ou mau funcionamento da bancada; - Termóstato de temperatura excessiva
